Totalstation mit Reflektor GT series

motorisierttragbarRoboter

Überblick
Die GT-1200/600 series ist eine geodätische robotische Totalstation für leistungsfähige Vermessung und Maschinensteuerung. Sie kombiniert einen Ultraschallmotor (USM) mit Smooth Drive Control™, um Prisma-Tracking zu verbessern, Rotationsreaktivität zu erhöhen und die Motorlebensdauer zu erweitern. Das Gerät vereint Kompaktheit und Mobilität mit Präzision für ICT-Bau- und Vermessungsworkflows.

Wesentliche Merkmale

• Ultraschallmotor-Direktantrieb (USM) für erhöhte Geschwindigkeit beim Prisma-Tracking
• Superkompaktes, hochmobil einsetzbares Gehäuse
• Roboter-Totalstation Gewicht ca. 5,7 kg
• Hergestellt nach Topcon-Qualitätsstandards
• Kompatibel mit ICT-Bau- und Vermessungssystemen

Embedded Smooth Drive Control™
Smooth Drive Control™ verfeinert die Motorsteuerung, glättet Rotationsbewegungen unter unterschiedlichen Bedingungen und verlängert die Lebensdauer des Ultraschallmotors. Hochgeschwindigkeits-Rotationsmodi reduzieren die Zeit zum Drehen zwischen Flächen und ermöglichen schnelle Beschleunigung/Abbremsung des Motors.

Auto-aiming und Auto-tracking
Auto-aiming ermöglicht präzise Messungen durch grobe Zielausrichtung und leichtes Drücken des Auslösers ohne manuelles Fokussieren. Auto-tracking und verbessertes Prisma-Tracking gewährleisten Betrieb unter schwierigen Bedingungen (Hindernisse, starke Sonneneinstrahlung). Prisma-Reakquisition wird unterstützt (z. B. mit RC-5A), um das Tracking nach Verlust des Lock wieder aufzunehmen.

Hybrid Positioning / Vermessungs-Workflow
Die GT-Serie unterstützt ein aufrüstbares Hybrid-Positioning-System, das einen Ein-Knopf-Wechsel zwischen robotischer Totalstation und GNSS-Empfängern ermöglicht. Hybrid Search richtet die Totalstation anhand von GNSS-Positionsdaten auf die Prismaposition aus. Verwenden Sie GNSS bei freiem Himmel und die robotische Totalstation, wenn Sichtverbindung für kontinuierliche Vermessung erforderlich ist.

Maschinensteuerung und LPS
Optionale Upgrades umfassen LPS 3D-MC für 3D-Maschinensteuerung. Die robotische Totalstation kann als hochpräziser Sensor für die 3D-Steuerung schwerer Maschinen ohne Sicht zum Himmel dienen (Beispiele: LPS Dozer, LPS Excavator, LPS Grader, LPS Compaction roller, LPS Paver).

Feldkommunikation und Leistung
Die Datenkommunikation mit hoher Frequenz (10 Hz) unterstützt schnellere Absteckungen und effizientere Vermessungsworkflows (Anwendungsunterstützung geplant). Das Instrument ist für effiziente Feldarbeit und Integration in ICT-Baulösungen ausgelegt.

Haltbarkeit und Umgebung

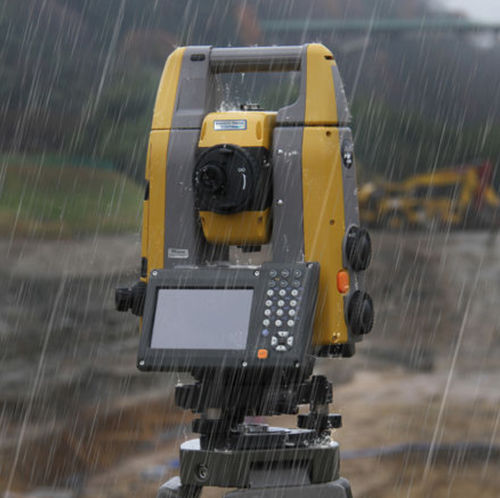

IP65 staub- und wasserdichte Konstruktion bietet Schutz gegen Staub und Regen. Einsatzfähig bei Temperaturen von -20°C bis +50°C für zuverlässigen Feldeinsatz.

Bedienbarkeit und Anzeige
Große WVGA-Hochauflösungsanzeige mit großen Symbolen verbessert die Bedienbarkeit und Sichtbarkeit bei Sonnenlicht. Helles Guide Light mit grüner und roter Anzeige unterstützt die Absteckausrichtung. Trigger-Tastenbedienung: grob anvisieren und leicht drücken für automatische Zielerfassung und Messung.

Zubehör / Kompatibilität
Kompatibel mit gängigen Vermessungszubehör und Workflows (Prisma-Reakquisition, RC-Zubehörserie). Aufrüstbare Module und Optionen erweitern die Funktionalität zu Hybrid-GNSS, LPS-Maschinensteuerung und weiteren Topcon-Systemen.

Technische Daten

• Modellfamilie: GT-1200/600 series
• Produkttyp: Geodätische Roboter-Totalstation
• Motor: Ultraschallmotor (USM) mit Smooth Drive Control™
• Gewicht: ca. 5,7 kg (Roboter-Totalstation)
• Auto-aiming: Grobe Zielausrichtung per Trigger für Messung ohne manuelle Fokussierung
• Auto-tracking: Verbesserter Prisma-Tracking; Prisma-Reakquisition unterstützt (z. B. RC-5A)
• Hybrid Positioning: Aufrüstbarer Hybrid-Wechsel zwischen Totalstation und GNSS
• LPS 3D-MC: Aufrüstbare Option für 3D-Maschinensteuerung
• Datenkommunikation: Hochfrequente 10 Hz Daten-Ausgabe (Anwendungsunterstützung geplant)
• Anzeige: Große WVGA-Hochauflösungsanzeige mit großen Symbolen
• Guide Light: Helles grünes und rotes Guide Light zur Absteckausrichtung
• Schutzart: IP65 (staub- und wasserdicht)
• Betriebstemperatur: -20°C bis +50°C
• Mobilität: Superkompaktes, hochmobiles Gehäuse
