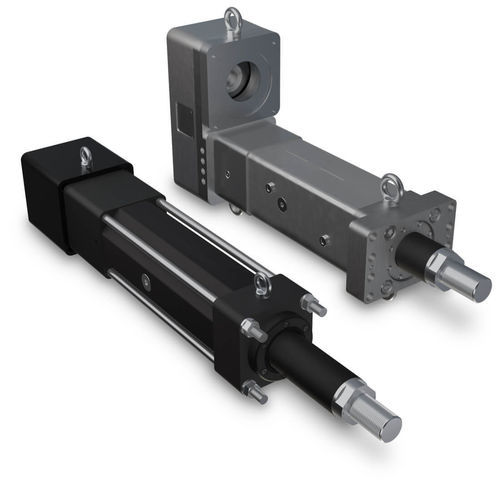

Elektrischer Antrieb RSX50

linearmit Schrauben mit Planetwalzengehärtet

Übersicht
Die RSX-Familie elektrischer Linearantriebe mit extrem hoher Kraft bietet eine leistungsfähige Alternative zu Hydraulikzylindern für anspruchsvolle industrielle Anwendungen. Langlebigkeit und präzise Axialführung werden durch hochpräzise Planetenrollengewinde und robuste Gehäuse aus harteloxiertem Aluminium Typ III erreicht.

Wesentliche Merkmale

• Kräfte bis zu 100.000 lbf (445 kN)
• Hublängen bis zu 59 in (1.500 mm)
• Erhältlich mit Kugelgewinde oder Planetenrollengewinde
• Gehäuse in Harteloxierung Typ III für raue Einsatzbedingungen
• IP67-Option zum Schutz gegen Staub und Wasser

Funktionen

• Kugelgewinde- oder Planetenrollengewinde-Optionen je nach Anforderung
• Gehäuse aus harteloxiertem Aluminium Typ III
• Standardmäßige Verdrehsicherung der Vorschubstange
• IP67-Option für Eindringschutz
• Kompatibel mit Servomotoren und Getrieben (Gehäusegrößen ca. bis 290 mm)
• Lebensmittelgeeignete Option mit weißer Epoxidbeschichtung und Vorschubstange aus Edelstahl
• Ölgefüllte / ölgekühlte Varianten für hohe Geschwindigkeit und hohe Einsatzzyklen

Technische Daten (Kurz)
RSX-Typen: RSX10 | RSX15 | RSX20 | RSX25 | RSX33P | RSX50
Max. Hub (in / mm): 59 (1.500) | 59 (1.500) | 50 (1.270) | 26 (660) | 26 (660) | 25 (630)
Max. Kraft (lbf / kN): 20.000 (89) | 30.000 (133) | 40.000 (178) | 50.000 (222) | 66.000 (294)* | 100.000 (445)
Max. Geschwindigkeit (in/sec / mm/sec): 30 (760) | 30 (760) | 30 (760) | 30 (760) | 20 (510) | 17 (432)

Hinweise
Aktuelle Nomenklaturänderungen: RSX096 wurde in RSX15 umbenannt und RSX128 in RSX25. *Die Maximal-Kraft des RSX33P gilt nur im Ausfahrbetrieb.

Eigenschaften / Technische Spezifikationen

• Zug-/Druckkraft: bis zu 100.000 lbf (445 kN) je nach Typ und Konfiguration
• Max. Hub: bis zu 59 in (1.500 mm) bei ausgewählten Typen
• Gewindeoptionen: Planetenrollengewinde (hohe Präzision) und Kugelgewinde
• Typische Maximalgeschwindigkeiten: bis zu 30 in/sec (760 mm/sec) für mehrere Typen; größere Typen haben niedrigere Maximalgeschwindigkeiten
• Gehäuse: harteloxiertes Aluminium Typ III
• Eindringsschutz: IP67-Option verfügbar
• Standardmechanik: Verdrehsicherung der Vorschubstange
• Optionen: ölgefüllte / ölgekühlte Varianten, lebensmitteltaugliche weiße Epoxidbeschichtung, Vorschubstange aus Edelstahl
• Motor-Kompatibilität: ausgelegt für Servomotoren und Getriebe (Gehäusegrößen bis ca. 290 mm)
• Verfügbare Dokumentation: Broschüren, Flyer, Produkt-Handbuch und Ersatzteilblatt mit Bestell- und Dimensionierungsdaten
