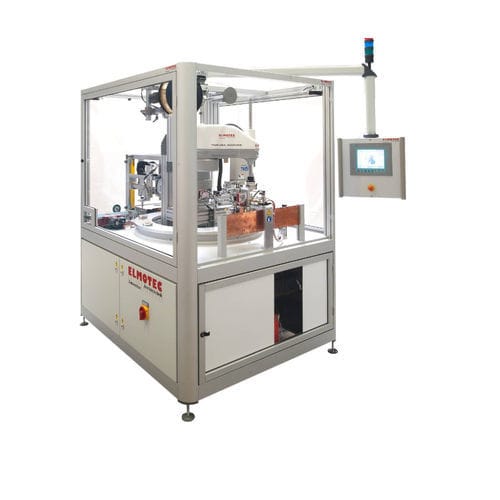

Brenn-Lötmaschine

PLC-gesteuertfür Inselanlagenvertikal

Aufgabe: Die Flammlötmaschine lötet Messingstifte auf vorgestanzte Messingplaketten. Die Plaketten werden automatisch aus einem Magazin auf einen Rundtakttisch zugeführt und über 8 Stationen bearbeitet. Der Lötprozess wird mit Sensoren lückenlos überwacht. Der zum Flammschweißen verwendete Wasserstoff wird direkt in der Maschine erzeugt. Der Aufbau umfasst: Maschinengestell mit Schutzvorrichtung Rundschalttisch mit 8 Stationen Vertikale Hubeinheit 2 Gantry-Achsen SCARA-Roboter mit Lötpastendosierung Wasserstoffgenerator SCARA-Roboter mit Flammlötkopf Stanzeinheit Draht-Dispenser Förderband PLC-Steuerung mit schwenkbarem Bedienterminal Anmerkung: Jede Lötposition kann eingegeben und gespeichert werden. Bei einem Wechsel des Werkstücktyps lässt sich die Maschine sehr einfach durch Auswahl eines anderen Programms am Touchpanel der SPS-Formelsteuerung anpassen. Die Lötmaschine kann auch einfach und flexibel für neue Produkte erweitert werden.
