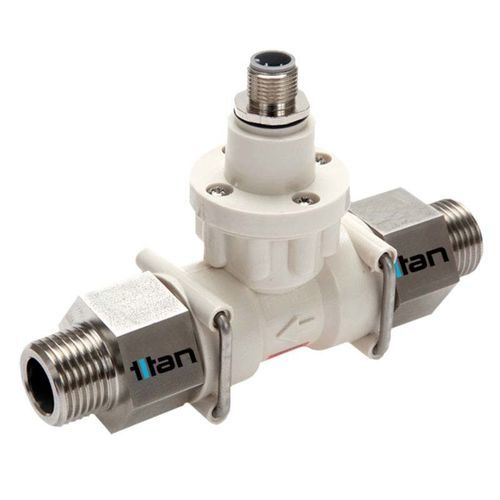

Turbinen-Durchflussmesser FT2

Volumenfür Wasserfür Abwasser

Übersicht

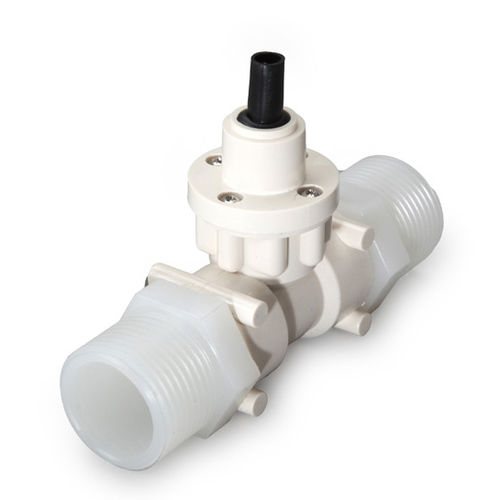

Der FT2 Turbinen-Durchflussmesser mit optischer Erfassung ist ein mehrbereichiger Radial-Durchflussaufnehmer für präzise Messungen kleiner bis mittlerer Flüssigkeitsdurchflüsse. Er verfügt über eine trägheitsarme Turbine auf Saphirlagern in einem chemisch beständigen PPS-Gehäuse, neun Messbereiche, Impulsausgang und Schutzart IP65. Individuelle rückverfolgbare Kalibrierung und OEM-Anschlussoptionen ermöglichen die Integration in industrielle Produktions- und Messsysteme.

Ideal für

• Laborprüfungen und Prüfstände
• Kühlanlagen und Temperaturregelung
• Halbleiter-Fertigungsprozesse
• Wasser- und Abwasserbehandlung
• Messung von Flüssigkeiten mit niedriger Viskosität

Merkmale

• Optischer Sensor
• Nichtmetallisches PPS-Gehäuse für chemische Beständigkeit
• Saphirlager für geringe Inertie
• Neun Messbereiche von 0.02 bis 160 L/min
• Impulsausgang mit ungefähren K-Faktoren je Bereich
• Typische Genauigkeit 1.0–1.5% FSD je nach Bereich
• Wiederholbarkeit 0.1%
• Druckfestigkeit 15 bar
• Schutzart IP65
• Standarddichtung Viton™ (andere Dichtungen verfügbar)
• Versorgungsspannung 7.5–24 Vdc (optisch 7–24Vdc)
• Max. Fluidtemperatur 80°C

Technische Tabelle (Model · Flow Range L/Min · Linearity % FSD · Typical Frequency Hz · Approx 'K' Factor)
Model | Flow Range L/Min | Linearity % FSD | Typical Frequency Hz | Approx 'K' Factor
004 | 0.02-0.5 | 1.5 | 266 | 32000
016 | 0.07-1.6 | 1.0 | 413 | 15500
045 | 0.10-4.5 | 1.0 | 637 | 8500
065 | 0.15-6.5 | 1.0 | 520 | 4800
010 | 0.40-10 | 1.0 | 417 | 2500
030 | 1.50-30 | 1.0 | 550 | 1100
060 | 3.00-60 | 1.0 | 550 | 330
100 | 4.00-100 | 1.0 | 550 | 330
160 | 6.00-160 | 1.0 | 640 | 240

Technische Daten

• Modellfamilie: FT2 (Flow Transducer)
• Erkennung: optischer Sensor
• Gehäusematerial: nichtmetallisches Polymer PPS
• Lager: Saphirlager
• Messbereiche: neun Bereiche von 0.02 bis 160 L/min (siehe Tabelle)
• Linearität: typ. 1.0–1.5% FSD je nach Bereich
• Wiederholbarkeit: 0.1%
• Ausgang: Impuls
• Druckbereich: 15 bar
• Schutzart: IP65
• Dichtungsmaterial (Standard): Viton™ (Optionen: Nitril, EPDM, Spezial)
• Versorgungsspannung: 7.5 bis 24 Vdc (optisch 7–24Vdc)
• Max. Medientemperatur: 80°C
• Anschlussgrößen (Optionen): 1/4" BSP, 1/2" BSP, 3/4" BSP, 1" BSP, 8mm Schlauch, 13mm Schlauch
• Anschlussmaterialien (Optionen): Messing, 316 Edelstahl, PVC (60°C max), PVDF
• Elektrische Anschlussoptionen: Gummikappe, 4-polige Buchse, IP67-Presseinführung
• Individuelle rückverfolgbare Kalibrierung geliefert
• OEM-Optionen: maßgeschneiderte Anschlüsse und Leitungen/Steckverbinder für Mengenaufträge
