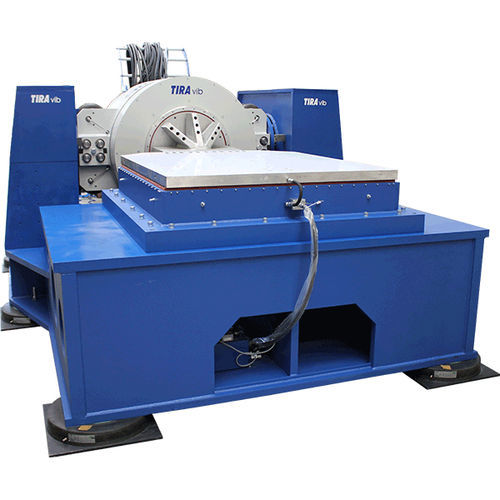

Kompakter Vibriertisch TGT MOH series

Wachsende Anforderungen in der Schwingungsprüfung erfordern zusätzliche Gleittischsysteme, die auch Prüfungen großer und schwerer Testobjekte in Einbaulage in horizontaler Richtung ermöglichen. Die Monobase-Konstruktion gewährleistet eine schnelle und präzise Ausrichtung und Ankopplung des Schwingerregers an den Gleittisch. Shaker und Gleitplatte sind in einem gemeinsamen Gestell gelagert. Der TIRA-Monobase Gleittisch ist in verschiedenen Ausführungen erhältlich: • Index XS: für Schwingerreger: TV 5220, TV 54216 • Index S: für Schwingerreger: TV 50350 • Index SM: für Schwingerreger: TV 55240 • Index M: für Schwingerreger: TV 56280 • Index L: für Schwingerreger: TV 51010, TV 57315 • Index XL: für Schwingerreger: TV 59322, TV 59327, TV 59335 • Index XXL: für Schwingerreger: TV 59349 - TV 59412 • Index XXXL: für Schwingerreger: TV 59413, TV 59416, TV 59420 • Index LX: für Schwingerreger: TV 59430 Mit dem hydrostatisch geführten Ölfilmgleittisch bietet TIRA ein kompaktes Prüfsystem zur Realisierung vielfältiger Schwingprüfaufgaben. Hiermit werden Prüfungen von großen und schweren Testobjekten realisiert, die infolge ihres hohen Schwerpunktes über der Gleittischplatte hohe Nick-, Roll- und Giermomente erzeugen. Die eingesetzten Lager sind Hochdrucklager mit einem separatem Hydraulikaggregat. • Gekapseltes Ölaggregat mit Rücklaufpumpe • Integrierte Ölwanne • Berührungslose Schwingwegüberwachung (nur mit AIT-System) • Bis 100 mm Schwingweg möglich (mit entsprechendem Schwingerreger)
