Transferanlage RTU series

Produktbeschreibung

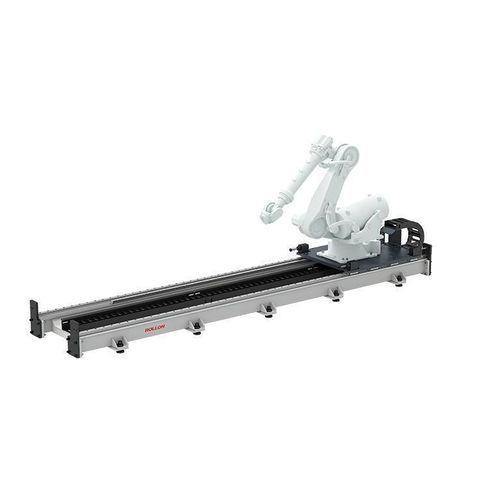

Die Roboter‑Transfereinheit RTUn ist eine stählerne Linearplattform (7. Achse), die den Arbeitsbereich eines Roboters erweitert. Es handelt sich um eine modulare Stahllinie mit Zahnstangen‑ und Ritzelantrieb, ausgelegt für hohe Lasten und lange Verfahrwege und geeignet für die industrielle Integration.

Die Highlights

• Hochentwickelte Stahlkonstruktion für hohe Steifigkeit und Tragfähigkeit.
• Zahnstangen‑ und Ritzelantrieb ermöglicht erweiterte bzw. potenziell unendliche Hübe durch das Verbinden von Sektionen.
• Verschiedene Führungsoptionen: ebene Führung mit Kegelrollenlagern für sanfte Bewegung oder Umlaufrollenführungen für höhere Steifigkeit und Präzision.
• Modulares Design für einfache mechanische Integration und anpassbare Konfigurationen.

Integration und Anwendungsbereiche

• Erweitert die Reichweite von Robotern für Schweißen, Handhabung langer Teile, Mehrstationsbedienung, Palettierung und Materialtransport in Produktionslinien.
• Ausgelegt für die Einbindung in Industrieroboter verschiedener Traglasten und Größen; CAD‑Modelle und Datenblätter sind zur Unterstützung der Auslegung verfügbar.

Verfügbare Versionen

• RTUn: Nicht abgedeckte Stahl‑Roboter‑Transfereinheit mit Zahnstangenantrieb. Baugrößen für Roboter ab 20 kg bis hin zu sehr hohen Traglasten.
• RTUg: Glide‑Version, Stahlgehäuse, Zahnstange & Ritzel. Baugrößen bis 680 kg.
• RTUs: Smart‑Version, Stahlgehäuse, Zahnstange & Ritzel. Breites Traglastspektrum.
• RTUtc / RTUtcs: Top‑Cover und Top‑Cover Smart mit oberer Stahlabdeckung für staub‑/schmutzgefährdete Umgebungen.
• RTUf: Version mit durch Stahlabdeckung geschützten Führungen.
• RTUe: Erhöhte Version mit Ständern; Baugrößen bis 1200 kg.
• RTUw / RTUi / RTUic: Wand-, invertierte und invertierte Träger‑Konfigurationen; Baugrößen bis ~800 kg je nach Modell.

Technische Daten

• Gehäuse: Stahlkonstruktion, ausgelegt für Steifigkeit und hohe Lasten.
• Antrieb: Zahnstange & Ritzel (rack‑and‑pinion).
• Schutzoptionen: offen (nicht abgedeckt), obere Abdeckung, vollständige Stahlabdeckung je nach Kontaminationsrisiko.
• Tragfähigkeit: Varianten und Größen decken einen weiten Bereich ab (ab ca. 20 kg bis zu sehr hohen Robotertraglasten).
• Modularität: Verbindungseinätze, selbstzentrierend, ermöglichen lange gekoppelte Verfahrwege.
• Ressourcen: CAD‑Modelle und technische Datenblätter verfügbar zur Unterstützung der Integration.
