Laser-Schneidemaschine TH-RCF series

Faserlaser3D-Laserfür Edelstahl

Übersicht
3D-Faserlaserschneidmaschine für hochgeschwindige 3D-Bearbeitung von mittel- und dünnwandigen Metallblechen wie Kohlenstoffstahl und Edelstahl. Schnitttiefe und -geschwindigkeit hängen von der Laserleistung und den Materialeigenschaften ab. Geeignet für automatisierte Produktionslinien und komplexe Bauteilgeometrien.

Merkmale

• Integration eines Faserlaserschneidsystems mit einem sechsachsigen Industrieroboter für 3D-Trajektorienschnitte

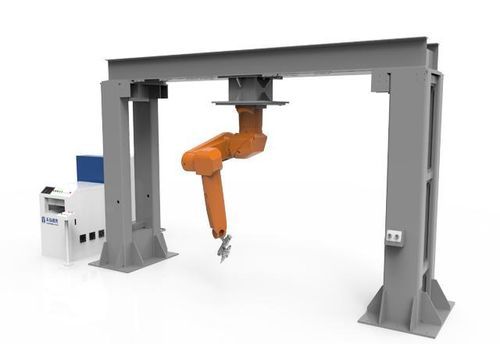

• Zwei grundlegende Strukturvarianten: Standmodell (floor-standing) und Decken-/Obermontage (top-mounted)
• Empfohlene Roboterhersteller: ABB und Staubli; kompatibel mit anderen Industrierobotern
• Anpassbarer 3D-Schneidtisch sowie Positionier- und Spannvorrichtungen für spezifische Werkstücke
• Umschaltbare Funktion zwischen Faserlaserschneiden und Laserfügen zur Erhöhung der Prozessflexibilität
• Option für Doppelroboter-Lösung zur Bearbeitung von speziell geformten Rohren und komplexen Profilen

Musterteile
Schneidmuster, die die 3D-Schneidfähigkeit, Kantenqualität und typische Bauteilgeometrien zeigen, werden als Referenz bereitgestellt.

Technische Daten

• Produktname: 3D Laser Cutting Machine
• Produkt-ID: 1475857268568903680
• Modell(e): TH-RCF1550A, TH-RCF2010S
• Laserleistung: 500W ~ 1500W
• Roboter Marke und Modell: ABB IRB2400 (TH-RCF1550A); Staubli RX160L (TH-RCF2010S)
• Arbeitsradius des Roboters: 1550mm (TH-RCF1550A); 2010mm (TH-RCF2010S)
• Trajektoriengenauigkeit des Roboters: 0.15mm (TH-RCF1550A); 0.14mm (TH-RCF2010S)
• Wiederholgenauigkeit des Roboters: 0.06mm (TH-RCF1550A); 0.05mm (TH-RCF2010S)
• Nennlast des Roboters: 20Kg (TH-RCF1550A); 14Kg (TH-RCF2010S)
• Gewicht des Roboters: 380Kg (TH-RCF1550A); 250Kg (TH-RCF2010S)
