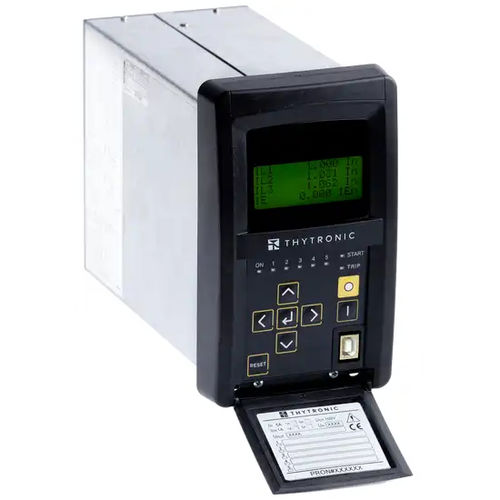

Überspannungsschutzrelais NA60

UnterspannungACfür Beschicker

Der Relaistyp NA60 kann typischerweise in radialen oder vermaschten MS- und NS-Netzen als Abzweig- oder Transformatorschutz eingesetzt werden: auf radialen, ringförmigen und parallelen Abzweigen beliebiger Länge in fest geerdeten, ungeerdeten, Petersen-Spulen- und/oder widerstandsgeerdeten Systemen auf parallel geschalteten Generatoren auf derselben Sammelschiene Außerdem werden Unter- und Überspannungsfunktionen als Schutz oder Spannungssteuerung bereitgestellt. Das Relais NA60 kann mit Stromkreisen für den Eingangsphasenstrom geliefert werden, die für herkömmliche Stromwandler und Spannungswandler oder kombinierte ThySensor-Geräte geeignet sind. STANDARD-SCHUTZ- UND STEUERELEMENTE - Unterspannung - Wärmebildwandler - Phasenüberstrom Seite H und Seite L - Maximaler Restüberstrom - Überspannung - Restliche Überspannung - Phasenrichtungsüberstrom (voltmetrische Erlaubnis) - Erdungsgerichteter Überstrom - Ausfall des Leistungsschalters - CT-Überwachung - VT-Überwachung - Überwachung des Auslösekreises SW PACK OPTIONALE KONFIGURATION - Thermisch mit Pt100-Fühlern - Drei Phasenstromeingänge und ein Fehlerstromeingang, mit unabhängig voneinander wählbaren Nennströmen von 1 A oder 5 A über DIP-Schalter. - Drei Phasenspannungseingänge mit programmierbaren Nennspannungen im Bereich 50...130 V (UR =100 V) oder 200...520 V (UR =400 V) und ein Restspannungseingang, mit programmierbarer Nennspannung im Bereich 50...130 V (UER =100 V). - Drei Phasenstromeingänge, mit 630 A Nennstrom (primär). - Ein Fehlerstromeingang, mit unabhängig voneinander wählbaren Nennströmen von 1 A oder 5 A über DIP-Schalter. - Drei Phasenspannungseingänge mit einer Nennspannung von 20/√3 kV (primär); die Restspannung wurde durch Vektorberechnungen der Phasenspannungen ermittelt
