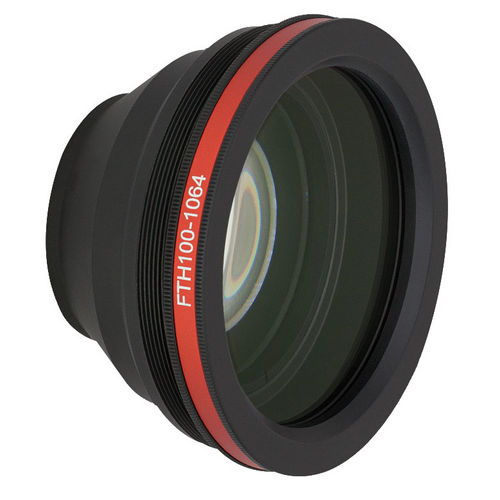

Telezentrisches Kameraobjektiv

für die industrielle Bildverarbeitung

Eigenschaften 1064 Nanometer Design-Wellenlänge für Nd: YAG Laser Systeme Ebene fangen an der Fotomaterialebene große 70 Millimeter x, das auf ein 70 Millimeter Scan F-Theta-Verzerrung (Abweichung von einer flachen Fotomaterialebene) der F-Theta-Objektiveigenschaften <0.1% Hohldas design Thorlabs ein Hohl auffangen, Design mit 3 Elementen mit einer 100 Millimeter fokalen Länge. Die Elemente werden mit einer hohen Leistungsfähigkeit beschichtet AR, die für ein 1064 Nanometer Nd beschichtet: YAG Laser und für einen sichtbaren Ausrichtung Laser (sehen Sie die Spezifikt. Tabelle rechts). Das Objektiv hat ein StandardM85 x 1 Gewinde für Gebrauch mit den meisten kommerziellen Laser Markierung Systemen sowie Ø75 Millimeter schützendes Glasfenster, das leicht geändert werden kann. F-Thetaobjektive sind die Standardobjektive für galvo-Scanner-gegründete Laser Markierung, Stich und Ausschnitsysteme. Das beugungsbegrenzte, Mehrfachelement, Hohlobjektivdesign wird für eine Ebene auffangen in der Fotomaterialebene und in einer niedrigen FThetaverzerrung optimiert. In einem FThetaobjektiv ist die Ausgang Lichtstrahlversetzung f*? gleich, in dem ? der Einfallswinkel des Eingang Lichtstrahls ist (sehen Sie das Diagramm unten). So ist läßt die Winkelgeschwindigkeit des Eingang Lichtstrahls direkt zur Winkelgeschwindigkeit des Ausgang Lichtstrahls proportional und die Abtastungspiegel an einer konstanten Winkelgeschwindigkeit laufen und groß vereinfacht Steuerelektronik.
