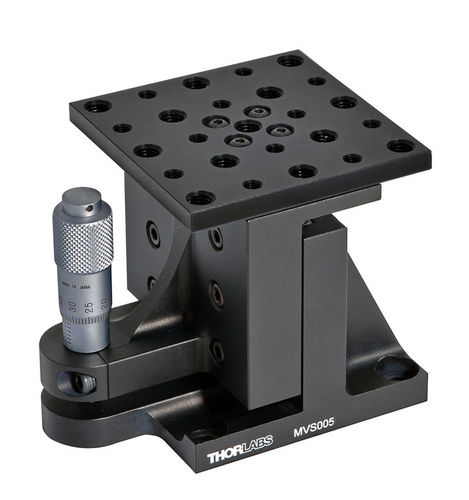

Vertikaler Tisch MVS005, MVS005/M
Verschiebe1-Achs

vertikaler Tisch
vertikaler Tisch
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Ausrichtung
vertikal, Verschiebe
Achszahl
1-Achs
Hub

13 mm
(0,512 in)

Beschreibung

Eigenschaften verurteilen die Positionierung über Mikrometer-Einsteller-Reihe von 1/4 " - 20 (M6) und 8-32 (M4) Entlüftungslöcher 13 Millimeter (0.5 ") Plattform-Höhenverstellung-gefugte obere Platte vorhandene (kompatibel mit unserer Strecke der Biegung-Stadium Zusatzgeräte) schwarze anodisierte Aluminiumaufbau die Vertikal-Mittellinie MVS005, die Stadium in Position bringt, ist entwickelt worden, um den zwingenden Anforderungen zu entsprechen, die mit dem Ausrichten der optischen Bestandteile verbunden sind. Es liefert 13 Millimeter (0.5 ") Höhenverstellung und liefert eine Arbeitshöhestrecke 63.0 bis 76 Millimeter (2.48 " bis 2.98 "). Das Stadium ist mit einem Feineinstellungmikrometer-Antrieb versendetes komplettes. Der Mikrometer bietet 13 Millimeter (0.5 ") feine Positionsjustage mit 10 an, die µm (0.001 ") Skala graduierte. Er liefert µm 500 (0.025 ") der Höhenverstellung pro Revolution und bildet das Stadium ideal für das Ausrichten einer breiten Strecke der optischen Bestandteile. Die obere Montageplatte hat eine großzügige Reihe von 13 x von 1/4 " - 20 (M6) und 12 x 8-32 (M4) Entlüftungslöcher. Wenn erforderlich kann die obere Platte mit unserer 3 Millimeter gefugten oberen Platte (MMP1) ersetzt werden und erlauben, daß das Stadium mit unserer Strecke der Biegungstadium Zusatzgeräte benutzt wird. Drei verlängerte obere Plattformen sind für Gebrauch wenn Endezündung oder Stossenkoppelung für kleine Lichtwelle Vorrichtungen vorhanden. Ausserdem kann die obere Platte und mit unsere RB13P1 Einbauplatte (sehen Sie unten), das eine großzügige Reihe von dreizehn 1/4 " - 20 anbietet (M6) und zwölf 8-32 ersetzt werden entfernt werden (M4) Entlüftungslöcher.

---
