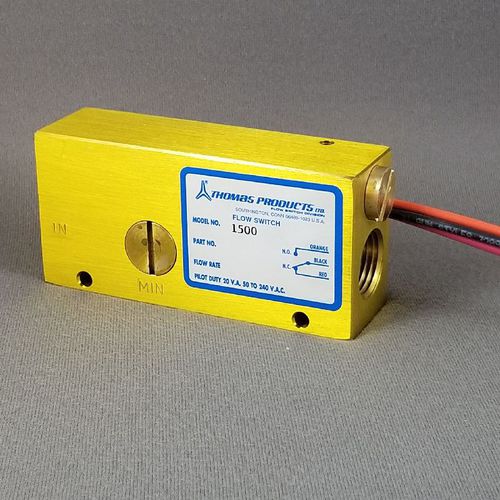

Durchflusswächter für Flüssigkeiten 1500

Reedfür GasHochtemperatur

Dieser Durchflussschalter ist eine ausgezeichnete Wahl für Anwendungen, bei denen hohe Drücke auftreten können, sowie für Anwendungen, bei denen eine Einstellbarkeit des Durchfluss-Sollwerts erforderlich oder gewünscht ist. Diese Einstellbarkeit ist ideal für Anwendungen, bei denen Sie sich der statistischen Durchflussrate nicht sicher sind, aber wissen, wann das System korrekt arbeitet. Wie das funktioniert, erfahren Sie auf unserer Hilfeseite zur Einstellbarkeit des Durchflussschalters. Funktionsweise: Bei Durchflüssen unterhalb des "Sollwerts" fließt die Flüssigkeit um den Kolben herum und durch den einstellbaren Bypass-Kanal. Wenn die Durchflussrate steigt, beginnt sich der Kolben mit dem internen Magneten rückwärts zu bewegen und drückt die Feder zusammen, bis die Durchflussrate den Sollwert erreicht. Strömungen oberhalb des Sollwerts passieren den Kolben und gehen problemlos durch den Bypass-Kanal, so dass die Einheit betätigt bleibt, bis die Strömungsrate zu sinken beginnt und die Feder beginnt, den Kolben zurück in die Ruhestellung zu drücken, bis der Kolben weit genug vom Schalter entfernt ist, so dass dieser deaktiviert wird. Durchflussmengen unterhalb des Sollwerts haben keine Auswirkungen auf das Gerät und führen nicht zu dessen Auslösung. Die Einstellung des Durchflusssollwerts ist mit einem Schlitzschraubendreher leicht möglich: Drehen Sie einfach die Schaufel in die gewünschte Position, die Schaufel kann sich ohne Unterbrechung drehen. Wenn der Schlitz auf der Schaufel senkrecht zum Ein- und Auslass steht, befindet sich der Durchfluss-Sollwert am unteren Ende des Bereichs, und wenn der Schlitz parallel zum Ein- und Auslass steht, befindet sich der Durchfluss-Sollwert am oberen Ende des Bereichs PRODUKTHINWEISE Ungefähre GPM je nach Leitungsdruck. Optionaler unterer Luftsollwertbereich. Rücksprache mit dem Werk
