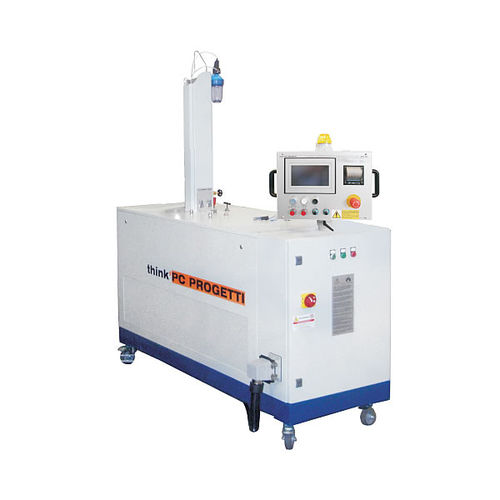

Druckaufbauanlage für Ventil SKA-100

für Prüfständemit Programmautomatik

Hydraulische/pneumatische Druckbeaufschlagungsanlage, gesteuert durch eine elektronische SPS, konfiguriert durch einen LCD-Touchscreen-Monitor. Die Logik kann Testdaten, Sollwerte, Zeiten und Leckgrenzen speichern. Der Drucksollwert wird automatisch erreicht. Die Leckage kann (optional) mit einem elektronischen Blasenzähler oder einer Präzisionswassersäule für H2O-Leckagen gemessen werden (Höhe wird mit einem Drucktransmitter gemessen). Es kann eine Vakuumpumpe installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird; dies verkürzt die Prüfzeit und erhöht die Sicherheit des Bedieners. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Betriebsdruck von 700 bar (optional bis 6897 bar) ausgelegt. Er verfügt über eine hohe Füllmenge und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile sorgen für hohe Zuverlässigkeit. Ein 24cln Thermodrucker (Option) kann installiert werden, um einen einfachen Prüfbericht auszudrucken, ohne einen externen PC mit Windows-basierter Überwachung und installierter Zertifizierungssoftware estREC2.0 anzuschließen. Die Software und die Prozessoption, die es hat, machen es konform mit den meisten diffusen Teststandards. H2O : 700 / 1050 / 1380 / 1600 / 2068 / 4138 / 6897 bar N2 / HE : 200 / 450 / 700 / 1380bar LUFT : 200 / 450bar FÜLLFLUSS : 120L/min LEISTUNG DER DRUCKBEAUFSCHLAGUNG : 1,5 / 3HP VAKUUMPUMPE OPT. : 36 / 80m3/h BACKSEAT TEST : Verfügbar SEAT OVER PRESSURE TEST : Vorhanden OPERATION HP TEST : Vorhanden DBB-TEST OPT. : Verfügbar GAS TEST OPT. : Erhältlich GAS BOOSTER OPT. : Erhältlich CAVITY TEST OPT. : Verfügbar MULTISTATION OPT. : Verfügbar BETÄTIGUNGSBEDIENFELD OPT. : Erhältlich (Option) ATEX-ZERTIFIZIERUNG OPT. : Erhältlich ZULÄSSIGE FLÜSSIGKEITEN : Wasser, Wasser-Öl-Gemisch, Glicole, Ethanol (Atex), Methanol (Atex).
