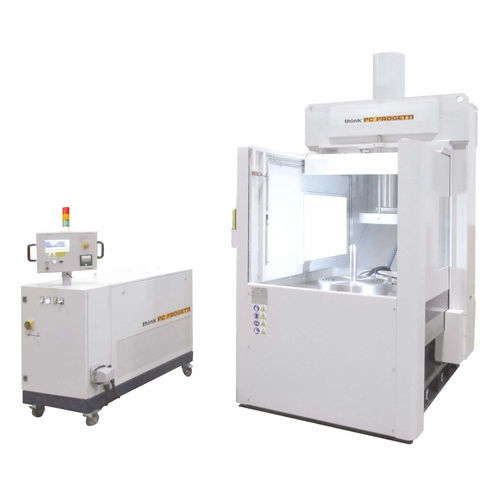

Vertikale Prüfstand BV-PMC/200SH

DruckLeckautomatisch

MOBILE BRÜCKE MIT PROPORTIONALER PRESSKLEMME Vertikaler Prüfstand mit gesteuerter Pressklemme; die Presskraft wird automatisch entsprechend dem Wasserdruck in den Ventilen gesteuert, und die resultierende Belastung wird auf ein Minimum reduziert. Die mobile obere Seitenbrücke ermöglicht die vertikale Beladung der Ventile und die Möglichkeit, zwei Arbeitsstände zu haben; während der erste in Betrieb ist, kann der zweite für die nächsten Ventile vorbereitet werden. Im Untergeschoss befindet sich ein Wasserbehälter und ein externer Wasserbehälter kann als Option hinzugefügt werden. Die Verwendung eines offenen Schlosses als Reaktionsstruktur an der Oberseite ermöglicht es dem Benutzer, die Ventilsitze während der Prüfung visuell zu inspizieren. ein vollständiger FAIRING-Schutz (einschließlich Dach) gewährleistet den besten Schutz des Bedieners. Der Prüfstand wird von einer SKA-100 Druckbeaufschlagungsvorrichtung gesteuert REAKTIONSKRAFT : 200 TON (10% Mindestpressung) (siehe Tabelle Arbeitsgrenzen) ARBEITSSTÄNDE : 1 VENTILLÄNGE MAX : 950 mm VENTILLÄNGE MIN : 250 mm SÄULEN INNERER LICHTRAUM : 1200 mm BELADEHÖHE : 850 mm BRÜCKENHUB : 1000 mm ERLAUBTE ABSCHLÜSSE : RF, RJ ANSCHLUSSART : Typ 1 - Proportionale Kompression (Flanschfläche) KONTROLLE DER ANSCHLUSSKRAFT : Automatisch in einem Intervall von 10%-100%, proportional zum hydrostatischen Druck im Inneren der zu prüfenden Armatur. BASEMENT WATER VESSEL : 220 Liter (nur für verschüttetes Wasser, nicht für die Lagerung) ABMESSUNGEN (MECHANISCH) : 1680 (L) x 2665 (T) x 3250 (H)
