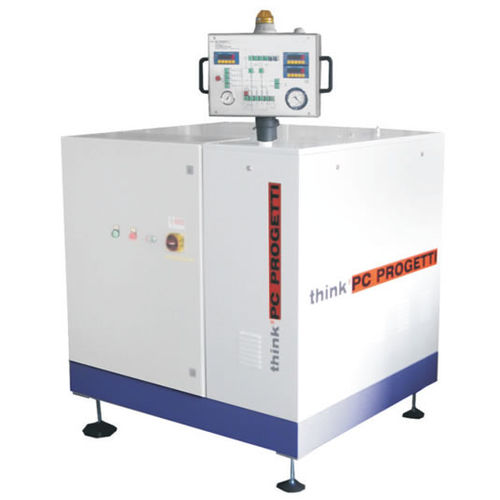

Halbautomatischer Druckaufbauanlage SKM-500

für Ventilfür Prüfstände

Hydraulische/pneumatische Druckbeaufschlagungsanlage mit halbautomatischer Steuerung über ein Bedienpult. Jedes Prozesselement (Ventile und Pumpe) wird vom Bediener über beleuchtete Drucktasten gesteuert. Die Leckage kann (optional) mit einem elektronischen Blasenzähler oder einer Präzisionswassersäule für H2O-Leckagen gemessen werden (Höhe wird mit einem Drucktransmitter gemessen). Eine Vakuumpumpe kann installiert werden (Option), um sicherzustellen, dass sich keine Luft im Ventilgehäuse befindet, bevor es mit Wasser gefüllt wird, um die Prüfzeit zu verkürzen und die Sicherheit des Bedieners zu erhöhen. Alle Komponenten für den Nassprozess sind aus rostfreiem Stahl gefertigt und für einen Betriebsdruck von 700 bar dimensioniert. Es verfügt über eine hohe Füllmenge und die Rückgewinnung der Testflüssigkeit erfolgt automatisch. Metall-zu-Metall-Nadelventile gewährleisten eine hohe Zuverlässigkeit (optional bis zu 1600 bar). Die "manuelle" Beschaffenheit dieses Skids ermöglicht dem Bediener die Durchführung von Tests an Ventilen (oder Testsequenzen), die nicht in der Referenztestnorm vorgesehen sind. H2O: 700 / 1050 / 1380 / 1600 bar N2: 200/450/700 bar LUFT : 200 / 450bar FÜLLFLUSS : 470L/min LEISTUNG DER DRUCKBEAUFSCHLAGUNG : 3 / 6 / 9HP VAKUUMPUMPE OPTION : 80 / 160m3/h GAS TEST OPT. : Verfügbar GAS BOOSTER OPT. : Vorhanden CAVITY TEST OPT. : Vorhanden MULTISTATION OPT. : Nicht verfügbar BETÄTIGUNGSBEDIENTAFEL OPT. : Erhältlich (Option) ATEX-ZERTIFIZIERUNG OPT. : Erhältlich ZULÄSSIGE FLÜSSIGKEITEN : Wasser, Wasser-Öl-Gemisch, Glicole, Ethanol (Atex), Methanol (Atex).
