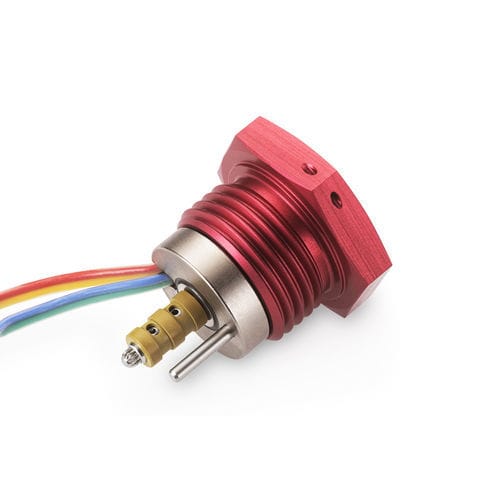

Direktgesteuertes Magnetventil SDBB series

2-WegeSchließernormal geschlossen

Das 360°-Portierte Doppelspulen-Magnetventil nutzt ein einzigartiges MultiSeal®-Design, das eine 360°-Portierflexibilität bietet, im Austausch für eine Reduzierung der Durchflusskapazität. Es enthält auch eine zusätzliche Spule, um elektrische Redundanz für erhöhte Sicherheit zu bieten. Infolgedessen sind die Paketgröße und das Gewicht im Vergleich zur Einzelspulenkonfiguration leicht erhöht. Die MultiSeal-Technologie eliminiert die Verwendung von O-Ringen und bietet erhebliche Platz- und Gewichtseinsparungen. Das innovative Spulendesign des Ventils bietet einen niedrigen Energieverbrauch und schnelle Reaktionszeiten. - Lohm-Rate: 3500 Lohms max - Betriebsdruck: 3000 psid - Leckage: 1 cc / Minute max - Gewicht: 0.21 lbs max - Einzigartige MultiSeal®-Konfiguration Allgemeine Leistung - Betriebsdruck: 3000 psid - Betriebstemperaturbereich: -65°F bis 275°F - Betriebstemperatur des Fluids: -65°F bis 275°F - Interne Leckage: 1 cc / Minute max bei Nenndruck - Externe Leckage: 0 cc - Lohm-Rate: 3500 Lohms - Stromverbrauch: 0.35 Ampere bei 28 VDC bei 70°F (9.8 Watt) - Max. Betriebsspannung: 32 VDC - Widerstand: 73.6 - 86.4 Ohm bei 70°F - Anzugsspannung: 18 VDC max bei 275°F und 3000 psi für jede Spule - Abfallspannung: 1 VDC min bei 70°F und 3000 psi mit beiden Spulen unter Spannung - Anzugsreaktionszeit (28 VDC bei 70°F und Nenndruck): 0.035 Sekunden max - Abfallreaktionszeit (28 VDC bei 70°F und Nenndruck): 0.035 Sekunden max - Nennlochgröße des Siebs: 0.004 Zoll - Gewicht: 0.21 lbs max Materialien Benetzte Teile - Filtersieb: 304L CRES, ASTM A666, Passiviert - MultiSeal: Polyamid-Imid, AMS 3670 - Gehäuse und Kugelsitz: 15-5 PH CRES, AMS 5659, Passiviert - Kugel und Stift: 440C CRES, AMS 5630, Passiviert - Welle: 440C CRES, AMS-QQ-S-763, Passiviert - Feder: 302 CRES, AMS 5688, Passiviert - Stopfen und Schubstange: 303 CRES, QQ-S-763C, Passiviert - Flansche und Kolben: Si Iron BFM, ASTM A867, Nickelbeschichtet / AMS 2404 - Shunt: 22-13-5 CRES, AMS 5764, Nickelbeschichtet / AMS 2404 - Unterlegscheiben und Abstandshalter: 302 CRES, ASTM A666, Passiviert - Lötung: Silberlegierung, AMS 4774, Nickelbeschichtet / AMS 2404 Nicht benetzte Teile - Abdeckung: Si Iron BFM, ASTM A867, Nickelbeschichtet / AMS 2404 - Halter: 2024 T-351 AL, AMS-QQ-A-225 / 6, Eloxiert / MIL-PRF-8625 Typ II - Sicherungsring: 302 CRES, ASTM A313 / A313M, Passiviert - Spule: Kupfer-Magnetdraht, NEMA MW1000 / MW16 - Spulentrenner: Aramid, ANSI NEMA FI 3 - Schrumpfschlauch: PVDF und PTFE, AMS-DTL-23053 / 8 & / 12 - Isolierband: Polyimid, ASTM D5213 - Lötzinn: Sb05A, J-STD-006 - Vergussmasse: Stycast 2762FT, Katalysator 17 - Anschlussdraht: 22 AWG, SAE AS22759 / 11 Teilenummern und Spezifikationen - SDBB2532002A: 3000 psi, Skydrol, Normalerweise offen, Anschlussdraht vorne - SDBB2532003A: 3000 psi, Skydrol, Normalerweise geschlossen, Anschlussdraht vorne - SDBB2532012A: 3000 psi, MIL-PRF-5606 oder MIL-PRF-83282, Normalerweise offen, Anschlussdraht vorne - SDBB2532013A: 3000 psi, MIL-PRF-5606 oder MIL-PRF-83282, Normalerweise geschlossen, Anschlussdraht vorne Ersatzteile und Zubehör - CUTA2500221B: MultiSeal-Extraktionswerkzeug - SDBB2530108A: Ersatz-MultiSeal - CUTA2500121A: Testvorrichtung - Durchflusskurve, Querschnittsansicht, Maßansicht und Montageanleitungen verfügbar (siehe Bildabschnitt). Wichtige technische Spezifikationen: - MultiSeal® 360° Portierflexibilität - Elektrische Redundanz mit Doppelschleifen - Niedriger Energieverbrauch, schnelle Reaktion - Max. Betriebsdruck: 3000 psid - Max. Lohm-Rate: 3500 Lohms - Interne Leckage: 1 cc/min max - Gewicht: 0.21 lbs max - Betriebstemperatur: -65°F bis 275°F
