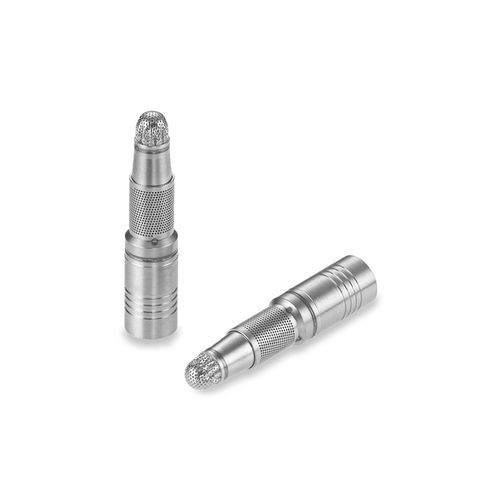

Druckventil SVBA2810118D

hydraulischMiniaturEdelstahl

Der Kolben in diesem Miniatur-Shuttle-Ventil ist so voreingestellt, dass der Notanschluss (E) normalerweise geschlossen ist und die normalen (N) und Serviceanschlüsse (S) verbunden sind. Es ist ideal für Anwendungen mit Durchflussraten von bis zu 6 GPM. Integrierte Sicherheitssiebe bieten zusätzlichen Schutz gegen Verunreinigungen oder Schmutz. - Typ: Federbelastet - Durchmesser: 0,281 Zoll - Lohm-Rate: 180 Lohms max. - Maximaler Arbeitsdruck: Bis zu 4000 psi Allgemeine Leistung - Normaler Durchfluss (N zu S oder S zu N): 180 Lohms max. - Notdurchfluss (E zu S): 180 Lohms max. - Maximaler Nennfluss: 6,0 GPM - Umschaltdruck: 15 psid (min.) 40 psid (max.) - Maximale Leckage: (N zu E oder E zu N bei 4000 psid): 5 Tropfen / Stunde nach 2 Minuten Wartezeit - Sieblochgröße: 0,008 Zoll nominal - Nennsystemdruck: bis zu 4000 psi - Nenngewicht: 5,0 Gramm - Prüfmedium: MIL-PRF-83282 bei 85°F Materialien - Gehäuse – Hinten: 304L CRES (AMS 5647) - Gehäuse – Vorne: 15-5PH CRES (AMS 5659) - Stift: 303 CRES (QQ-S-763C) - Feder: 17-7PH CRES (AMS 5678) - Kolben: 440C CRES (AMS 5630) - Nasendichtung: 6061-T6 Al (AMS 4117) - Fasssieb: 15-5PH CRES (AMS 5659) - Siebe: 304L CRES (QQ-S-766) - Basisunterlegscheiben: 304L CRES (QQ-S-766) - Lötung: (AMS 4774) Oberfläche: Alle CRES-Teile sind passiviert. Stifte sind vorgewachst. Nicht entfetten. Nicht schmieren. Ersatzteile & Zubehör - CUTA2810137C: Installations- / Extraktionswerkzeugsatz - PRFA2810003A: Ersatzstift - SVBA2810009B: Ersatz-Nasendichtung Wichtige Produktfakten - Typ: Federbelastet - Durchmesser: 0,281 Zoll - Lohm-Rate: 180 Lohms max. - Maximaler Arbeitsdruck: Bis zu 4000 psi Querschnittsansicht, Maßansicht, Installationslochdetails: Siehe Bilder in der Galerie zur Referenz. Alle Maße sind in Zoll. Installationsverfahren: PS J2374 Rev A: Installation von 3-Port-Einsätzen Installations- & Fertigungswerkzeuge: CUTA2810137C: Zeichnung des Installations- und Extraktionswerkzeugsatzes CAD-Hülle: 281 Federbelastetes Shuttle-Ventilmodell mit Sieb (vom Standort herunterladbar) Handbuchreferenz: Technisches Hydraulikhandbuch für Luftfahrt-, Energie- und Motorsportlösungen Seite G10-G11 Technische Spezifikationen: - Normaler Durchfluss (N zu S oder S zu N): 180 Lohms max. - Notdurchfluss (E zu S): 180 Lohms max. - Maximaler Nennfluss: 6,0 GPM - Umschaltdruck: 15 psid (min.) 40 psid (max.) - Maximale Leckage: (N zu E oder E zu N bei 4000 psid): 5 Tropfen / Stunde nach 2 Minuten Wartezeit - Sieblochgröße: 0,008 Zoll nominal - Nennsystemdruck: bis zu 4000 psi - Nenngewicht: 5,0 Gramm - Prüfmedium: MIL-PRF-83282 bei 85°F
