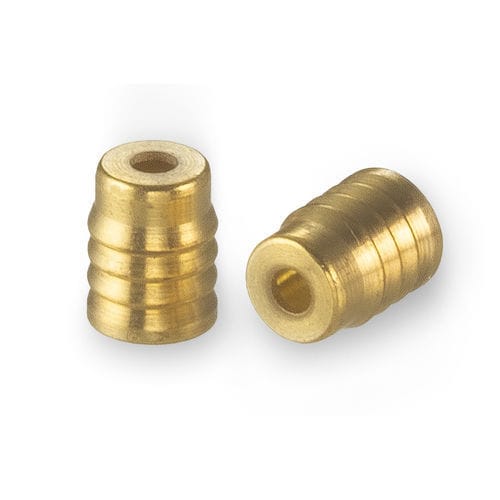

Drosselblende mit Öffnung RPGF2554005S

Dieser gewindelose, zuverlässige und hochpräzise Durchflussbegrenzer ist speziell für den Einbau in Kunststoffgehäuse und -armaturen konzipiert. Seine einzigartige Einpresskonstruktion ermöglicht eine einfache Installation, die einen sicheren Halt gewährleistet und Leckagen am Bypass verhindert. Die Drossel ist aus Messing gefertigt und daher mit einer Vielzahl von Gasen kompatibel. Sie wurde mit Stickstoff mit einer nominalen Durchflusstoleranz von ± 5 % getestet. Engere Toleranzen sind als kundenspezifische Konfigurationen erhältlich. Um die Genauigkeit zu erhöhen, werden die Düsen in der Verwendungsrichtung getestet.Montagekonfiguration: Einpressen - in KunststoffDurchmesser: 2,54 mmDurchflussmessbereich: 500 - 45.000 LohmsTestflüssigkeit: Sauberer und trockener StickstoffMaximaler Arbeitsdruck: Abhängig vom GehäusematerialAllgemeine LeistungMerkmaleSpezifikationToleranz der Ohm-Rate± 5 %PrüfflüssigkeitReiner und trockener StickstoffMaximaler BetriebsdruckAbhängig vom Gehäusematerial, der Konfiguration und den BetriebsbedingungenGestaltet für den Einbau in Kunststoffe, Wie Polypropylen, Nylon, Acetal, Polyethylen und PEEKWerkstoffeKomponentenWerkstoffGehäuseMessing C36000Teilenummern & SpezifikationenTeilenummerDurchflussrichtungLohm-RateUngefähres Gewicht (g)Einbauloch ZeichnungsnummerRPGF2554005SForward500 Lohms0.081INST005724SRPGF2554006SForward600 Lohms0.081INST005724SRPGF2554008SForward800 Lohms0.081INST005724SRPGF2554010SForward1000 Lohms0.081INST005724SRPGF2554012SForward1200 Lohms0.081INST005724SRPGF2554015SForward1500 Lohms0.081INST005724SRPGF2554020SForward2000 Lohms0.081INST005724SRPGF2554025SForward2500 Lohms0.081INST005724SRPGF2554030SForward3000 Lohms0.081INST005724SRPGF2554040SForward4000 Lohms0.081INST005724SRPGF2554050SForward5000 Lohms0.081INST005724SRPGF2554060SForward6000 Lohms0.081INST005724SRPGF2554080SForward8000 Lohms0.081INST005724SRPGF2554100SForward10,000 Lohms0.081INST005724SRPGF2554120SForward12,000 Lohms0.081INST005724SRPGF2554150SForward15,000 Lohms0.081INST005724SRPGF2554200SForward20,000 Lohms0.081INST005724SRPGF2554250SForward25,000 Lohms0.081INST005724SRPGF2554300SForward30,000 Lohms0.081INST005724SRPGF2554400SForward40,000 Lohms0.081INST005724SRPGF2554450SForward45,000 Lohms0.081INST005724SRPGR2554005SReverse500 Lohms0.081INST005724SRPGR2554006SReverse600 Lohms0.081INST005724SRPGR2554008SReverse800 Lohms0.081INST005724SRPGR2554010SReverse1000 Lohms0.081INST005724SRPGR2554012SReverse1200 Lohms0.081INST005724SRPGR2554015SReverse1500 Lohms0.081INST005724SRPGR2554020SReverse2000 Lohms0.081INST005724SRPGR2554025SReverse2500 Lohms0.081INST005724SRPGR2554030SReverse3000 Lohms0.081INST005724SRPGR2554040SReverse4000 Lohms0.081INST005724SRPGR2554050SReverse5000 Lohms0.081INST005724SRPGR2554060SReverse6000 Lohms0.081INST005724SRPGR2554080SReverse8000 Lohms0.081INST005724SRPGR2554100SReverse10,000 Lohms0.081INST005724SRPGR2554120SReverse12,000 Lohms0.081INST005724SRPGR2554150SReverse15,000 Lohms0.081INST005724SRPGR2554200SReverse20,000 Lohms0.081INST005724SRPGR2554250SReverse25,000 Lohms0.081INST005724SRPGR2554300SReverse30,000 Lohms0.081INST005724SRPGR2554400SReverse40,000 Lohms0.081INST005724SRPGR2554450SReverse45,000 Lohms0.081INST005724SInstallation Procedure: 2.5 mm Press-In Orifice Installationsverfahren (siehe Produktseite für Details)Installationswerkzeug Zeichnungsnummer: CCRT0029354SCAD-Hüllkurven: Vorwärts und rückwärts 2,5 mm Edelstahl 316 Einpressdrossel für Gase Modell (siehe Produktseite für Details)Weitere Informationen: Industrial MicroHydraulics Handbook of Automotive and Industrial Solutions Seite B19-B20, B25Zusatzprodukt: Für einen ergänzenden 2,5-mm-Sicherheitsfilter klicken Sie bitte hier.Wichtige ProduktdatenEinbaukonfiguration: Einpressen - in KunststoffDurchmesser: 2,54 mmDurchflussmessbereich: 500 - 45.000 LohmsTestflüssigkeit: Sauberer und trockener StickstoffMaximaler Arbeitsdruck: Abhängig vom GehäusematerialSpezifikationen / Technische MerkmaleGehäusematerial: Messing C36000Lohmzahltoleranz: ± 5%Geeignet für den Einbau in: Kunststoffe (Polypropylen, Nylon, Acetal, Polyethylen, PEEK)Ungefähres Gewicht: 0,08 gEinbauloch-Zeichnungsnummer: 1INST005724S
