Volumetrischer Durchflussregler FCFA series

hydraulisch

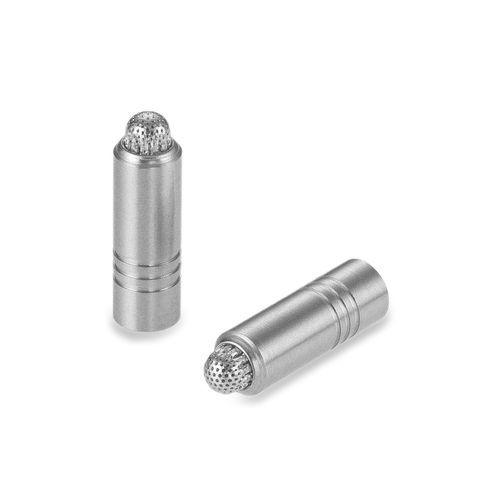

Dieses Miniatur-Durchflussregelventil hat einen Durchmesser von 0,187 Zoll und eine Länge von 0,71 Zoll. Dieses Ventil kombiniert einen Drosselkörper und ein Rückschlagventil parallel in einem einzigen Gehäuse und ermöglicht einen dosierten Durchfluss in eine Richtung und einen freien Durchfluss in die andere Richtung. Drosseln sind von 1000 bis 20.000 Lohms erhältlich.Typ: DurchflussregelungDurchmesser: 0,187 ZollGemessener Durchflussbereich: 1000 - 20.000 LohmsMaximaler Arbeitsdruck: 3000 psiAllgemeine LeistungMerkmaleSpezifikationToleranz der gemessenen Lohm-Rate±5% oder ±10%Nominaler Systemdruckbis zu 3000 psiRissdruck2 - 8 psidFree Flow Lohm Rate bei 25 psid und höher470 Lohms max.Nenngewicht1,3 GrammWerkstoffePARTMATERIALSPEZIFIKATIONGehäuse303 CRESQQ-S-763CPin303 CRESQQ-S-763CSFedersitz303 CRESQQ-S-763Blende303 CRESQQ-S-763CFederplatte303 CRESQQ-S-763CSFeder302 CRESAMS 5688Sieb304L CRESASTM A 666Braze---AMS 4774Beschichtung: Alle CRES-Teile sind passiviert, die Stifte sind vorgewachst. Nicht entfetten. Nicht schmieren.Ersatzteile & ZubehörTEILNUMMERBESCHREIBUNGCUTA1870104CEinbau-/AusbauwerkzeugsatzJETA1870003ARErsatzstiftWichtige ProduktdatenTyp: DurchflusskontrolleDurchmesser: 0,187 ZollGemessener Durchflussbereich: 1000 - 20.000 LohmsMaximaler Betriebsdruck: 3000 psiTeile-Nummern & SpezifikationenLEE-TEILE-NUMMERToleranzFREIE DURCHFLUSSRICHTUNGGEMESSENE DURCHFLUSSRATEFREIE DURCHFLUSSRATE (max.)NOMINALE SCREEN-LOCHGRÖSSE (in)FCFA1875100D±5%Vorwärts10004700.008FCFA1875150D±5%Vorwärts15004700.008FCFA1875200D±5%FORWARD20004700.008FCFA1875250D±5%FORWARD25004700.008FCFA1875300D±5%FORWARD30004700.008FCFA1875400D±5%FORWARD40004700.008FCFA1875500D±5%FORWARD50004700.006FCFA1875600D±5%FORWARD60004700.006FCFA1875800D±5%FORWARD80004700.004FCFA1875100H±5%FORWARD100004700.004FCFA1875120H±5%FORWARD120004700.004FCFA1875150H±5%FORWARD150004700.004FCFA1875200H±5%FORWARD200004700.004FCRA1875100D±5%REVERSE10004700.008FCRA1875150D±5%REVERSE15004700.008FCRA1875200D±5%REVERSE20004700.008FCRA1875250D±5%REVERSE25004700.008FCRA1875300D±5%REVERSE30004700.008FCRA1875400D±5%REVERSE40004700.008FCRA1875500D±5%REVERSE50004700.006FCRA1875600D±5%REVERSE60004700.006FCRA1875800D±5%REVERSE80004700.004FCRA1875100H±5%REVERSE100004700.004Technical SpecificationsDiameter: 0.187 inchesLength: 0.71 inchesMetered Flow Range: 1000 - 20.000 LohmsMaximaler Arbeitsdruck: 3000 psiToleranz der gemessenen Lohm-Rate: ±5% oder ±10%Abreißdruck: 2 - 8 psidFree Flow Lohm Rate bei 25 psid und höher: 470 Lohms max.Nenngewicht: 1,3 GrammGehäusematerial: 303 CRES (QQ-S-763C)Stiftmaterial: 303 CRES (QQ-S-763C)Werkstoff Federteller: 303 CRES (QQ-S-763C)Werkstoff der Blende: 303 CRES (QQ-S-763C)Shuttle-Platte Werkstoff: 303 CRES (QQ-S-763C)Federwerkstoff: 302 CRES (AMS 5688)Siebwerkstoff: 304L CRES (ASTM A 666)Hartlöten: AMS 4774Finish: Alle CRES-Teile passiviert. Stifte sind vorgewachst. Nicht entfetten. Nicht schmieren.
