Bandwaage 2RF-6ALA

Produktübersicht

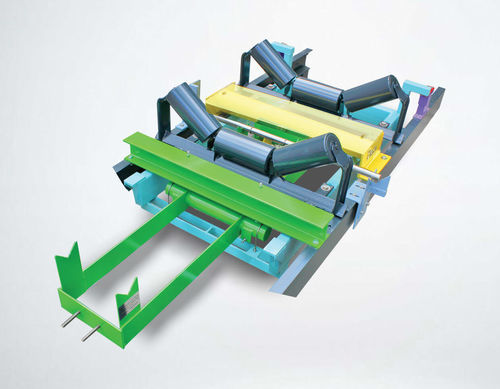

Die Thayer Scale 2RF-6ALA ist eine Bandwaage mit 2 Wiegelaufrollen, ausgelegt für leichte Beschickung und geringe Dichte von trockenen Schüttgütern (≤ 10 lb/ft), bei denen reproduzierbare Genauigkeit erforderlich ist (typisch 0,25 %). Die Konstruktion verbindet eine massengegengewichtete Wiegebrücke mit der FMSS™-Technologie von Thayer Scale und einem sekundären Hebelsystem, um Störeinflüsse, Stöße und Querkraftbelastungen zu minimieren und dabei stabile Nettomessungen sowie präzise Totalisierung zu gewährleisten.

Technische Tabelle

• Modell: Thayer Scale 2RF-6ALA
• Anzahl Wiegelaufrollen: 2
• Bandbreite (W): 24–72 in
• Rollenabstand (S): 42–60 in
• Minimalbelastung: 4,2 lbs/ft
• Maximale Belastung: 800 lbs pro Rolle
• Massengegengewichtete Wiegebrücke: JA
• Bandgeschwindigkeit: 10–1000 ft/min
• Genauigkeit (Auslegungsrate): 0,25 %
• Genauigkeit (3:1 Bereich): 0,50 %
• Lastzellenträger: LVDT (LC-137) oder optional LC-174 Dehnungsmessstreifen

Branchenanwendungen

• Forstprodukte: Hackschnitzel, Sägemehl
• Tabak: Flocken, zerkleinerte Blätter
• Lebensmittel & Landwirtschaft: Getreide, Reisspäne, Cerealien
• Chemikalien: leichte industrielle Pulver und Sonderchemikalien

Hauptvorteile

• Genauigkeit bei leichter Beschickung: konstante Verwiegung von geringdichten Strömen (unter 10 lb/ft) mit typischer Genauigkeit 0,25 %.
• Trennung der Nettolast: FMSS™ massengegengewichtetes Design reduziert den Einfluss fremder Kräfte für genauere Nettomessungen.
• Widerstand gegen Stöße und Querkräfte: sekundäres Hebelsystem und RF-Flexure-Design erhalten die Messstabilität bei Stößen und seitlichen Kräften; verträgt Überlasten >1.000 lbs ohne Genauigkeitsverlust.
• Zuverlässige Totalisierung: präzise Bandgeschwindigkeitsmessung mit verschmutzungsresistenter Messrolle liefert stabile Geschwindigkeitssignale für genaue Massentotalisierung.
• Vereinfachte Wartung: feldverstellbare Tara, leichter Zugang zur Lastzelle und mechanisches Testgewichtssystem vereinfachen Einrichtung, Kalibrierung und Verifikation.
• Hohe Lastzellenausnutzung: FMSS-Technik liefert >80% Lastzellen-Ausnutzung zur Verbesserung der Signalgüte.

Kerntechnologien

• Force Measurement Suspension System (FMSS™): isoliert die Nettobelastung von Störkräften und reduziert die Wirkung von Vibrationen auf Lastzellen.
• Rocking-Flexure-Suspension-Wiegebrücke: minimiert Fehler durch Querkräfte und Hysterese und gewährleistet konsistente Messwerte in Annäherungs- oder Annäherungs/Rückzugs-Konfigurationen.
• Sekundäres Hebelsystem: gleicht mechanisch Tara-Lasten aus (bis zu 200× Nettolast), reduziert Rollenbiegung und richtet sich bei strukturellen Verformungen selbst aus.
• Flexuralelemente der Wiegebrücke: luftfahrtgeeignete Edelstahlseile übertragen reine Zugkräfte und erlauben seitliche Bewegungen zur Kompensation von Bandverdrehung.
• Lastzellenoptionen: LC-137 (LVDT) oder LC-174 (Dehnungsmessstreifen) je nach Leistungs- und Zertifizierungsanforderungen.

Spezifikationen

• Modell: 2RF-6ALA
• Wiegelaufrollen: 2
• Bandbreite (W): 24–72 in
• Rollenabstand (S): 42–60 in
• Minimalbelastung: 4,2 lbs/ft
• Maximale Belastung: 800 lbs pro Rolle
• Massengegengewichtete Wiegebrücke: ja
• Bandgeschwindigkeit: 10–1000 ft/min
• Genauigkeit (Auslegungsrate): 0,25 %
• Genauigkeit (3:1 Bereich): 0,50 %
• Lastzellenträger: LVDT (LC-137) oder optional LC-174 Dehnungsmessstreifen
• Konzipiert für trockenes Schüttgut mit niedriger Dichte (≤ 10 lb/ft)
