Kartonpacker zur Rundumetikettierung

Hochgeschwindigkeitfür Wellpappefür Kisten

Übersicht

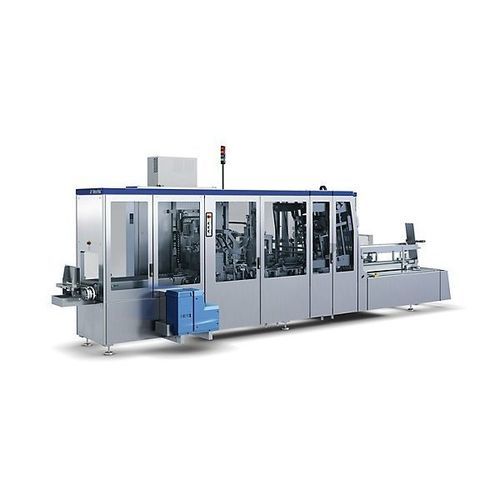

Der Tetra Pak® Cardboard Packer 30 Speed (CBP30) ist eine Downstream-Kartonverpackungsmaschine, ausgelegt auf lange Laufzeiten und hohe Durchsätze. Er kombiniert servoangetriebene Schlüsselfunktionen mit einem bodennah zugänglichen Magazinlayout, um Wechselaufwände zu minimieren und eine stabile Plattenhandhabung sicherzustellen.

Schnellübersicht

• Servoangetriebene kritische Achsen für präzises Blank-Picking und Pakettransfer
• Erhöhte Magazin-Kapazität, vom Boden aus zugänglich zur Reduzierung der Nachfüllfrequenz
• Bedeutende Reduzierung manueller Einstellungspunkte zur Beschleunigung von Umrüstungen

Merkmale

• Servo-Technologie
  • Bandbremsen mit vereinfachten mechanischen Einstellungen zur Reduzierung von Schlupf und Wartungsaufwand
  • Box Pusher für stabile und wiederholbare Übergabepositionen
  • Blank-Extraktion für robuste und präzise Blattaufnahme mit geringerer Empfindlichkeit gegenüber Kartonqualität und -stärke
  • Verlängerte Austlageeinheit zur fehlerfreien Übergabe an nachfolgende Förderer
• Tray forming area
  • Gesamtanzahl der Einstellungen um >50% reduziert
  • Magazine-, Tray- und Wraparound-Einstellungen um >60% reduziert
  • Synchronisierte Breiten-Einstellungen in Tray-Forming- und Magazinbereich für schnellere Formatwechsel
• Transfergurt & Stopplatte
  • In diesem Bereich wurden alle Wechsel-Einstellungen entfernt, um Produktionswechsel zu beschleunigen
• Neue Magazinhandhabung
  • Magazin mit höherer Kapazität reduziert Unterbrechungen
  • Vom Boden aus vollständig zugänglich für sichereres und schnelleres Nachfüllen
  • Synchronisierte Einstellungen zwischen Magazin und Zuführkette
• Optimierter Bedienerzugang
  • Verbesserte Sicht und Zugänglichkeit für Reinigung, Wartung und Einstellungsvorgänge
  • Hotmelt-Einheit auf Standardmaschinen auf Bodenhöhe positioniert für einfacheres Nachfüllen und Service

Optionen

• Hotmelt on demand: Zentrale Hotmelt-Versorgung aus großem Vorratsbehälter zur Reduzierung von Verbrauch und Bedienereingriffen
• Entladevarianten: Passives Rollenförderband für Handverpackung, angetriebene Entladeeinheit (links/rechts) oder durchgängige angetriebene Lösung zur gemeinsamen Nutzung eines Förderers durch zwei Packmaschinen

Videos (verfügbar)

• Übersicht: Tetra Pak Cardboard Packer 34/30
• Tray forming area
• Transfergurt & Stopplatte
• Magazinhaltung
• Bedienerzugang
• Hotmelt on demand

Technische Spezifikationen

• Modellname: Tetra Pak® Cardboard Packer 30 Speed (CBP30)
• Typ: Kartonverpackungsmaschine für Downstream-Prozesse
• Kritische Funktionen servoangetrieben: Bandbremse, Box Pusher, Blank-Extraktion, verlängerter Austakt
• Magazin: erhöhte Kapazität, bodennahe Zugänglichkeit, synchronisierte Einstellungen
• Umrüstung: >50% Reduktion der Gesamteinstellungen; >60% Reduktion der Magazin/Tray/Wraparound-Einstellungen
• Ergonomie: verbesserter Zugang und Sicht; Hotmelt-Einheit auf Bodenhöhe (Standard)
• Entladeoptionen: passive Rollen, angetriebene Entladung links/rechts, gemeinsame Lösung
