Gewindeeinsatz 251

Stahlrundsechseckig

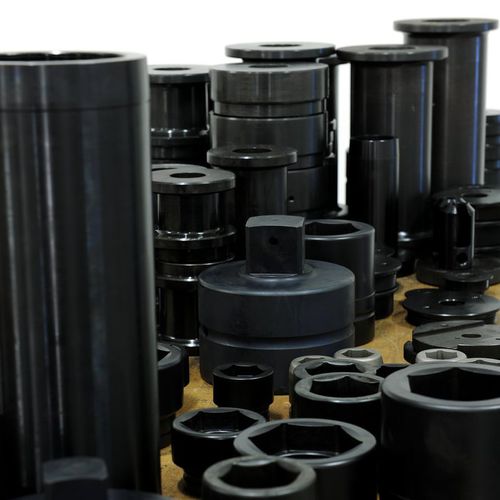

Für die Prüfung von Schrauben und Bolzen bzw. Muttern sind Einsatzstücke erforderlich, die zum einen sicherstellen, dass die Prüflinge korrekt angeordnet sind, und zum anderen eine einwandfreie Krafteinleitung in den Mehrkomponenten-Sensor ermöglichen. Einsatzstücke sind in verschiedenen Ausführungen erhältlich: •Version A: Ein rohrförmiger Körper mit Innengewinde und Reibscheibe als Kopf-Unterlage •Version B: Ein rohrförmiger Körper mit Innensechskant für Sechskantmuttern und Reibscheibe als Kopf-Unterlage •Version C: Ein rohrförmiger Körper mit Vierkanthalter (Aufnahme) für handelsübliche Nüsse Die Kopfunterlage kann auf Wunsch auch mit einer Aufnahme für eine sogenannte Schleißleiste ausgeformt werden. Schleißleisten werden genutzt, um für jede Prüfung eine neue, unbenutzte Unterkopf-Fläche aus dem Originalmaterial der Anwendung zur Verfügung zu haben. Alle anderen Teile werden aus gehärtetem (HRC 60) Werkzeugstahl hergestellt. Für unterschiedliche Schraubengrößen ist je ein Einsatzstück (Messkopfeinsatz) erforderlich.
