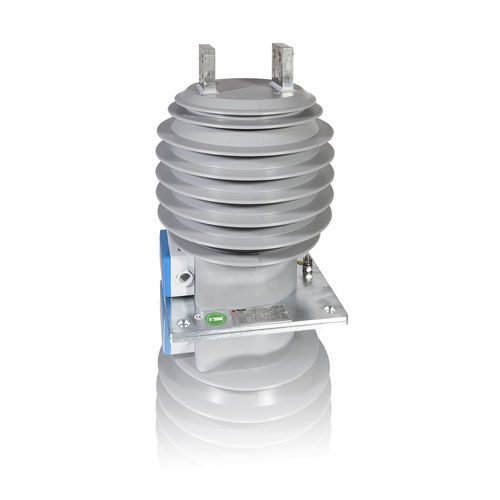

Leistungstransformator ACEIsolationVerteilungStromversorgung
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen
Eigenschaften
- Funktion
- Leistung, Isolation, Verteilung, Stromversorgung
- Aufbau
- trocken
- Anwendung
- für Industrieanwendungen, für Stromnetz, für den Inneneinsatz, für den Außeneinsatz, für Unterstation, für Bahnanlagen, für Photovoltaikanwendung, für industrielle Nutzung
- Elektrische Spezifizierung
- einphasig, Spannung, Mittelspannung
- Installierung
- bodenstehend, Mastaufsatz, Plug-in, Inline, für Wandmontage, Aufputz, zum Anbringen an Pfosten
- Normen
- IEC
- Weitere Eigenschaften
- Steuerung, Primär, Schutz, Sicherheit, eingebaut, trocken (Epoxidharz), Container, Schalt, flammenbeständig, Sekundär, kompakt, AC, Epoxidharz, mit Vakuum Imprägnierung, Frequenzen, mit Kupferwicklung, hermetisch geschlossen, Hilfs, Test
- Stromstärke
Max: 400 W
Min: 200 W
- Leistung kVA
Max: 0,4 kVA
(0,5438 hp)Min: 0,2 kVA
(0,2719 hp)- Primärspannung
Max: 24 V
Min: 10 V
- Sekundärspannung
100 V
- Frequenz
Max: 60 Hz
Min: 50 Hz
Beschreibung
Allgemeine Merkmale
- Abmessungen gemäß CEI-UNEL 21009 std
- Gefertigt und geprüft nach IEC 61869-1/2
- Bemessungsisolationspegel bis zu 36 kV
- Frequenz 50 oder 60 Hz
- Primärer Nennstrom (Ipr)
Einfacher Primärstrom von 5 bis 3000 A
Doppelter Primärstrom
Bis zu 2 x 300 A Wechsel an der primären Wicklung
Bis zu 2 x 1500 A Wechsel an der Sekundärwicklung
- Bemessungssekundärstrom (Isr) 5 A
- Kurzzeitstrom (Ith) bis zu 40 kA x 1s
- Dynamischer Nennstrom (Idyn) 2,5 x Ith
- Anzahl der Sekundärwicklungen 1 oder 2
- Sicherheitsfaktor ≤ 5 oder ≤ 10
- Außenaufstellung
- Genauigkeitsklasse für die Messung: 0,5 - 0,5s - 0,2 - 0,2s
- Genauigkeitsklasse für den Schutz: 5P10 - 5P20 - 5P30
- Dynamischer Nennstrom (Idyn) 2,5 x Ith
- Gewicht 45-50
Auf Anfrage
- Dritte Sekundärseite
- Bemessungssekundärstrom 1A - Plombierbare Klemmenabdeckung
- Kapazitiver Abgriff
---
