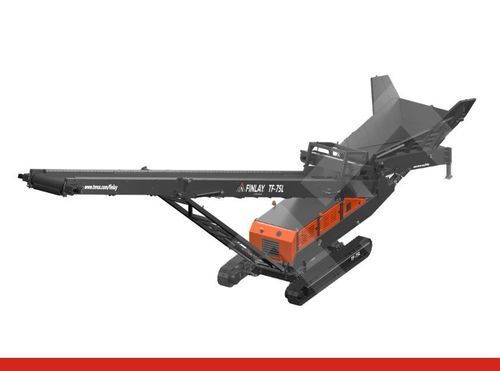

Bandbeschicker TF-75L Orbital

rotierendfür Trichterfür Schüttgut

Produktübersicht
Der TF-75L Orbital-Zuführer für niedrige Einfüllhöhen ist für die effiziente Zuführung von Schüttgütern in Brech-, Sieb- und Förderanwendungen ausgelegt. Sein 7 m³ Trichter (9,2 yds3) mit einer Einfüllhöhe von 1.900 mm (6 ft 3 in) und einer Einfüllbreite von 3.500 mm (11 ft 5 in) ermöglicht direkte Beladung durch Bagger, Greifer und Radlader. Hydraulisch klappbare Trichterwände und mobil auf Ketten sorgen für schnelle und sichere Inbetriebnahme vor Ort. Die Option mit orbitalem, zentralseitigem Schwenklager ermöglicht 360°-Drehung für flexible Positionierung in offenen oder geschlossenen, mobilen oder stationären Anlagen.

Hauptmerkmale

• Design für niedrige Einfüllhöhe, das direkte Beladung ohne erhöhte Anlagenzugänge erlaubt.
• Hydraulische Höhenverstellung der Zuführung und bolzenfreie Ausfahrautomatik des Hauptförderers zur Erhöhung der Sicherheit vor Ort.
• Hydraulische stufenlose Regelung des Zuführers für dosierte und kontrollierte Beschickung von Brechern und Sieben.
• Hybridoption mit an Bord befindlichen Elektromotoren für den Betrieb über externe Stromversorgung oder den standardmäßigen Bordmotor.
• Langer Austragförderer (22,5 m / 73 ft 10 in) mit bis zu 600 tph (661 US tph) Förderleistung und maximaler Lagerraumkapazität basierend auf 37° Ruhewinkel.

Spezifikationen
Fördererlänge: 22,5 m (73 ft 10 in)
Bandbreite: 1,2 m (48 in)
Max. Austragshöhe: 10,7 m (34 ft 6 in)
Transportmaße (B×L×H): 3,2 m × 19,5 m × 3,63 m (10 ft 6 in × 63 ft × 11 ft 11 in)
Leistungspotential: 600 tph (661 US tph)

Technische Daten

• Trichtervolumen: 7 m3 (9,2 yds3)
• Einfüllhöhe: 1.900 mm (6 ft 3 in)
• Einfüllbreite Trichter: 3.500 mm (11 ft 5 in)
• Orbitales zentrales Schwenklager ermöglicht 360°-Drehung
• Hydraulisch klappbare Trichterwände (Standard)
• Hydraulische stufenlose Zuführungssteuerung
• Hybridtechnologie-Option: an Bord befindliche Elektromotoren oder standardmäßiger Bordmotor
• Fördererlänge: 22,5 m (73 ft 10 in)
• Förderleistung: bis zu 600 tph (661 US tph)
• Maximales Lagerraumvolumen (37° Ruhewinkel): 2.776 Tonnen (3.060 US ton)
• Bandbreite: 1,2 m (48 in)
• Max. Austragshöhe: 10,7 m (34 ft 6 in)
• Transportmaße: Breite 3,2 m, Länge 19,5 m, Höhe 3,63 m
