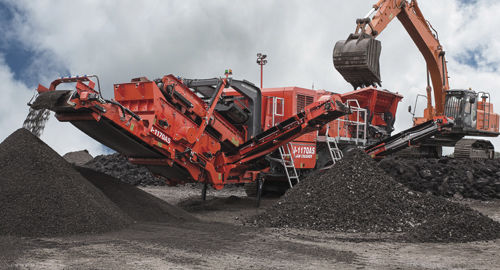

Backenbrecher J-1170AS

mobilauf RaupenPrimär

Produktbeschreibung
Der J-1170AS+ ist ein mobiler Primär-Backenbrecher auf Ketten, der eine abnehmbare Bord-Siebfunktion integriert. Er verfügt über eine robuste Terex-Brechkammer 1100 mm x 700 mm mit Ein-Kniehebel und einen hydrostatischen Antrieb mit Rücklauf-Funktion. Die Maschine lässt sich für Steinbruch- oder Abbruch-/Recyclinganwendungen konfigurieren und bietet hohe Kapazität und große Zerkleinerungsgrade.

Merkmale

• Abnehmbares Bord-Sieb liefert ein einheitliches Produkt und eliminiert die Notwendigkeit einer separaten Siebanlage.
• Schnell lösbares Siebmodul zur schnellen Umstellung auf einen reinen Brecherbetrieb.
• Schwerlast VGF (vibrating grizzly feeder) mit variabler Geschwindigkeit für durchgehende Vollbeschickung der Brechkammer.
• Hydrostatischer Antrieb mit reversibler Funktion zum Freilegen von Blockierungen und für Abbrucharbeiten.
• Hydraulisch unterstützte Closed-Side-Setting (CSS)-Verstellung zur Minimierung von Ausfallzeiten und schnellen Einrichtung.

Trichter / Zuführung

• Standardtrichterkapazität: 9 m³ (Erweiterungen bis 11 m³ verfügbar).
• Einfüllhöhe: 4,01 m (13'2").
• Einzugsbreite hinten: 2,4 m (7'10").

Bypass-Förderer (optional)

• Gurtbreite: 650 mm (26").
• Entladehöhe: ~2,9 m (9'6").
• Hydraulisch klappbar für den Transport.
• Indikative Haldenkapazität: 36,3 m³ @ 40°.

Plattformen & Zugang

• Laufstegzugänge zur linken Seite und Rückseite der Brechkammer sowie zu beiden Seiten des Motorgehäuses.
• Vollständig verzinkte Laufstege für Wartung und Sicherheit.

Unterwagen

• Schuhbreite: 500 mm (20").
• Two-Speed-Tracking mit Softstart.
• Steigfähigkeit: bis zu 25°.

Brechkammer

• Terex Ein-Kniehebel-Backenbrecher 1100 mm x 700 mm (44" x 28").
• Freiraum unter der Backe: 520 mm (20,5").
• Optionale hydraulische Ablenkplatte verfügbar.

Hauptförderer

• Gurtbreite: 1,0 m (40").
• Nenngeschwindigkeit: ~100 m/min (indikativ).
• Vollständig untertunnelter Unterbau und hochwertiger Abstreifer an der Kopftrommel zur Reduzierung von Anhaftungen.

Nachsieb / Sieb

• Einzeldeck-Bordsieb: 2,44 m x 1,52 m (8' x 5').
• Hydraulischer Antrieb mit Heavy-Duty-Lagern.
• Siebneigung: 23°; kann zur Rasterwechsel- und Wartungsarbeit in waagerechte Position abgesenkt werden.
• Ca. Gesamt-Siebfläche: ~3,7 m².

Optionen und Modularität

• Abnehmbares Bord-Siebmodul zum schnellen Umschalten zwischen Brecher-only und Brecher+Sieb-Konfigurationen.
• Optionale Förderer (Bypass, Oversize-Transfer, Feingutförderer), hydraulisch klappbare Förderer und weitere modulare Anbauoptionen.
• Verzinkte Plattformen und Zugangslösungen für Wartung verfügbar.

Anwendungen
Geeignet für Primärzerkleinerung in Steinbrüchen, im Bergbau sowie für Abbruch- und Recyclingaufgaben (Beton, Asphalt), wenn ein mobiler Primärbrecher mit integriertem Sieb benötigt wird.

Technische Daten (Wesentlich)

• Netto-Motorleistung: Caterpillar C9 350 hp / 261 kW (angegebene Konfiguration).
• Einlassöffnung: 44" x 28" / 1100 mm x 700 mm.
• Betriebsgewicht: ca. 54.600 kg.
• Trichterkapazität: 9 m³ (Erweiterung bis 11 m³ optional).
• Transportmaße (HxBxL): 3,4 m x 2,95 m x 16 m.
• Arbeitsmaße (HxBxL): 4,01 m x 6,04 m x 17,16 m.
