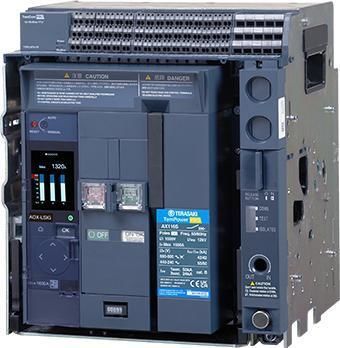

Luft-Schutzschalter TemPower PRO

dreiphasigNiederspannungmit Fernbedienung

Übersicht
Die Luft‑Leistungsschalter TemPower PRO bieten eine kompakte, anwenderfreundliche Schutzlösung für die Niederspannungs‑Energieverteilung. Die AX‑Serie ist als Fest‑ und Ausziehbauform sowie in den Varianten Standard, Smart und High‑fault verfügbar. Smart‑Modelle integrieren Messfunktionen und unterstützen optionales Remote‑Monitoring über ein Kommunikationsmodul. Die Messgenauigkeit entspricht IEC61557-12: ±0,5 % (Strom/Spannung) und ±1 % (Wirkleistung). Die Richtung der Rückanschlüsse ist konfigurierbar; Schnellanschlussklemmen beschleunigen die Steuerkreisverdrahtung.

Hauptmerkmale

• Gleiche Gehäuseabmessungen für 630AF–1600AF Ausziehrahmen zur platzsparenden Integration in Schaltschränke; deutlich reduzierte Masse und Volumen gegenüber Vorgängermodellen.
• Kundenseitig änderbare Richtung der Rückanschlüsse (horizontal/vertikal) für Installationsflexibilität.
• Schnellanschlussklemmen für Steuerkreise zur Verkürzung der Montagezeit.
• Verfügbare Auslösevarianten für Überstrom: Standard und Smart (Smart mit Messfunktionen).
• Integrierte Messfunktionen für Schaltungsinformationen; mit optionalem Kommunikationsmodul sind Fernüberwachung und -verwaltung möglich.
• Verbesserte Messgenauigkeit: IEC61557-12 konform (±0,5 % Strom/Spannung; ±1 % Wirkleistung).
• TemView PRO Fernanzeige kompatibel über spezielles Kabel zur Anzeige der Smart‑OCR Werte am Schaltschrank‑Front.
• Festbauform bis 2000 A Nennstrom erhältlich.

Bewertungen & typische Daten

• Serienname: TemPower PRO (AX‑Serie). Modellbeispiele: AX106S/AX108S/AX110S/AX112S/AX116S/AX120S (Standard); AX106H/AX108H/AX110H/AX112H/AX116H/AX120H (High‑fault); AX106D/AX108D/AX110D/AX112D/AX116D (Schalt‑Trenner).
• Verfügbare Nennströme: 630 A, 800 A, 1000 A, 1250 A, 1600 A, 2000 A (2000 A für Festbauform).
• Nennprimärstrom des Überstromauslösers variiert je Rahmen (z. B. 400, 630, 800, 1000, 1250, 1600, 2000 A).
• Nennabschaltvermögen (ICU) Beispiele bei AC440V: Standardtypen 50/105 kA; High‑fault Typen 66/145,2 kA. ICS‑ und ICW‑Werte je Modell angegeben.
• Gehäuseabmessungen (Beispiele): Fest: 276 x 312,5 x 240 mm; Ausziehbar: 288 x 322 x 340 mm; Alternativen: 346 x 312,5 x 240 mm / 358 x 322 x 340 mm; Fest 276 x 312,5 x 279 mm bei einigen 2000 A Rahmen.
• Gewichte (Beispiele): Fest 37 kg oder 45 kg je nach Rahmen; Ausziehbar: typ. 24 kg, 30 kg, 42 kg oder 55 kg je nach Modell.

Schalt‑Trenner — wichtige Punkte

• Modelle: AX106D, AX108D, AX110D, AX112D, AX116D für Rahmen 630–1600 AF; verfügbar in 3 oder 4 Polen.
• Betriebskategorie: AC‑23 (JIS C 8201‑3 / IEC60947‑3).
• Nennstoßschaltvermögen Icm: 121 kA peak (AC440V).
• Kurzzeitfestigkeit Icw und Zeitwerte: z. B. AC690V 1s: 55 kA (AC440V 1s: 42 kA); mehrere Gehäusevarianten je Rahmen.

Optionen & Konnektivität

• Optionales Kommunikationsmodul zur Fernüberwachung von Messdaten und Schaltungsinformationen.
• TemView PRO Fernanzeige unterstützt über spezielles Kabel zur Anzeige der Smart‑OCR Werte am Schaltschrank.
• Einige Einheiten enthalten Open‑Source‑Software; zugehörige Hinweise zu Urheberrecht und Lizenzen werden bereitgestellt.

Anwendungen & Montage

• Konzipiert für Niederspannungsverteilerschränke in industriellen und gewerblichen Anwendungen mit begrenztem Platzbedarf (geeignet für 400 mm Schrankfach).
• Konfigurierbare Rückanschlüsse und Schnellanschlussklemmen vereinfachen die Verkabelung und Wartung vor Ort.
• Verfügbare Varianten decken Standard‑Schutz, erhöhte Schaltvermögen für starke Fehler und Mess‑/Kommunikationsbedarf für Fernüberwachung ab.
