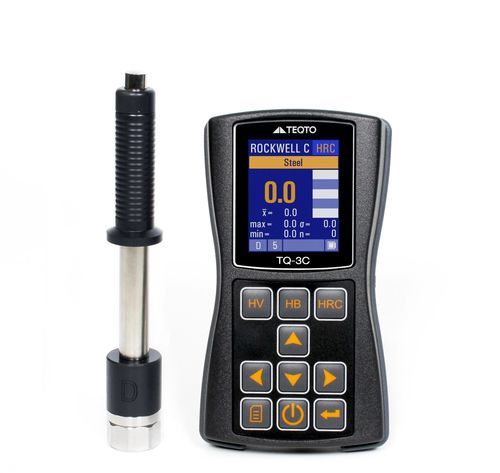

Leeb-Härteprüfer TQ-3C

RockwellBrinellVickers

Hochpräzises Handgerät, das für anspruchsvolle Produktions- und Feldbedingungen entwickelt wurde und zuverlässige zerstörungsfreie Prüffähigkeiten bietet. Entwickelt zur Bewertung der Produktionsqualität, findet es in verschiedenen Branchen wie Metallurgie, Maschinenbau, Luftfahrt, Schiffbau, Atomindustrie und Öl und Gas Anwendung. Das Härteprüfgerät arbeitet nach dem Leeb-Verfahren und bietet eine robuste Kontrolle über die Härte einer Vielzahl von Materialien, einschließlich: - Alle Grundtypen von Metallen und Legierungen ohne zusätzliche Kalibrierungen (wie Struktur-, Werkzeug-, korrosionsbeständige, hitzebeständige, nicht korrosive Stähle und Legierungen sowie Legierungen aus Nichteisenmetallen, Gusseisen, Aluminium, Bronze und Messing). - Komponenten mit Oberflächenhärtung und Hochfrequenzstromhärtung. - Komplex geformte Artikel. - Schwere und große Artikel mit rauen Oberflächen. Betriebsvorteile: - Breites Spektrum an kontrollierten Metallen und Legierungen. - Geringe Empfindlichkeit gegenüber Oberflächenkrümmung und Rauheit. - Überwachung von Härteänderungen entlang der Oberfläche. - Stabile Messungen unabhängig von Kraft und Zeit des Sondendrucks. - Materialidentifikationsfähigkeit in der Rohproduktion. - Kontrolle der "volumetrischen" Härte. Merkmale: - Schlag-, staub- und wasserdichtes Gehäuse. - Helles Farbdisplay für den Betrieb bei Minusgraden, das unter verschiedenen Lichtverhältnissen sichtbar bleibt. - Signalisierung von Schwellenwertüberschreitungen. - Einzigartiges System zur statistischen Datenverarbeitung und Mittelung von Messwerten. - Schnelle Anpassung der Messwerte und Programmierung zusätzlicher Kalibrierungen zu den Grundskalen mit zwei oder weniger Standardblöcken. - Flexibler Gerätespeicher zur Aufzeichnung und Analyse von Messwerten. - Programmierung zusätzlicher Skalenkalibrierungen mit zwei oder weniger Standardprüfblöcken. - Schnelle Programmierung zusätzlicher Skalen mit zwei bis zehn Standardprüfblöcken. Sondenmerkmale: - Foto - Sondentyp - Gewicht/Dicke/Oberflächenrauheit des zu prüfenden Artikels - Länge/Durchmesser - Anwendung Betriebsanforderungen: - Artikel, die schwerer als 5 kg und dicker als 6 mm sind, erfordern keine zusätzliche Vorbereitung. - Harte Artikel (z.B. Rohre) mit einer erwarteten Härte von 90 bis 250 HB und einer Dicke von mehr als 4 mm erfordern keine zusätzliche Vorbereitung. - Andere Artikel sollten mit einer Fixierpaste auf einer Trägerplatte befestigt werden. - Die Messgenauigkeit hängt von der Rauheit der kontrollierten Oberfläche ab, die von der Sonde abhängt. Härteprüfmodi: - Messmodus - Messwerte - Verwendung Statistische Parameter zur Verarbeitung von Messungen: - Maximal-, Minimal- und Mittelwerte. - Standardabweichung vom Mittelwert. - Durchschnittliche Abweichung von benutzerdefinierten Werten. - Anzahl der Ergebnisse außerhalb des vom Benutzer festgelegten oberen/unteren Grenzbereichs. - Maximale Abweichung von der oberen/unteren Grenze. - Automatische Eliminierung fehlerhafter Ergebnisse. - Vergleich von Messergebnissen in Serien mit Vergleichsdiagrammen, die auf dem Härteprüfer angezeigt werden. Technische Spezifikationen: - Relative durchschnittliche Fehlerquote bei regelmäßiger Kalibrierung: 3-5% - Härteprüfbereiche: - Rockwell C: 20-70 HRC - Brinell: 90-450 HB - Vickers: 240-940 HV - Punktdurchmesser auf der Artikeloberfläche zur Sondenpositionierung: Ab 7mm - Anzahl möglicher zusätzlicher Skalenkalibrierungen: 5 für jede Skala - Anzahl zusätzlicher Skalen: 3 - Messdauer: 2 Sekunden - Anzahl der Messungen zur Berechnung des Durchschnittswerts: 1-99 - Speicherkapazität: 12 400 Messwerte - Maximale Anzahl benannter Messwertblöcke im Speicher: 100 - Signalisierung bei Überschreitung des Schwellenwerts: Vorhanden - PC-Anschluss: USB - Stromversorgung: Li-Ionen-Akkumulator - Abmessungen der elektronischen Einheit des Härteprüfers: 121x69x41mm - Gewicht der elektronischen Einheit: 0,3kg - Gewicht der D-Sonde: 0,15kg - Betriebstemperaturbereich: -15…+35°C - Garantie: 1 Jahr Lieferumfang: - Elemente - Leeb Härteprüfer TQ-3C - Leeb Härteprüfer TQ-3C spezial Zubehör: - Austauschbare Sonden verschiedener Konstruktionen und Aufprallkräfte. - Adapter "Z3" zur vereinfachten Sondenpositionierung auf komplexen Oberflächen. - Verbindungskabel. Merkmale / Technische Spezifikationen: - Hochpräziser tragbarer Leeb Härteprüfer - Zerstörungsfreie Prüfung - Breites Spektrum an Metallen und Legierungen - Schlag-, staub- und wasserdichtes Gehäuse - Helles Farbdisplay für den Betrieb bei Minusgraden - USB-Konnektivität - Li-Ionen-Akku betrieben - Speicher für 12.400 Messwerte - Messbereich: Rockwell C (20-70 HRC), Brinell (90-450 HB), Vickers (240-940 HV) - Relative durchschnittliche Fehlerquote: 3-5% - Betriebstemperatur: -15…+35°C - Gewicht: 0,3kg (Einheit), 0,15kg (D-Sonde) - Garantie: 1 Jahr
