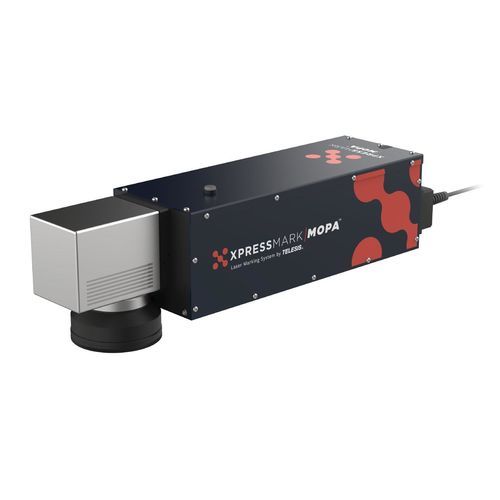

Faserlaser-Markiermaschine XpressMark MOPA™

MOPA-LaserMessingfür Kunststoff

Übersicht
XpressMark MOPA™ kombiniert die Zuverlässigkeit der XpressMark™-Reihe mit einstellbarer MOPA-Pulsweitensteuerung, um schnellere Zykluszeiten, kontraststarke Markierungen und erweiterte Materialkompatibilität zu erzielen. AutoFocus™ stellt die automatische Fokussierung für jedes Bauteil sicher; Vari‑Z™ kompensiert Höhenschwankungen ohne Neukalibrierung. Optionales InLine Vision (Teleview™) ermöglicht prozessintegriertes Codelesen und Verifizieren. Kompaktes, industriefähiges System für Produktionslinienintegration.

Leistungsmerkmale

• MOPA-Technologie mit einstellbaren Pulsparametern
• Hohe Strahlqualität für Tiefengravur und kontrastreiche Farbmarkierung auf Metallen (z. B. Edelstahl)
• Pulssteuerung für empfindliche Oberflächen und verschiedene Industriewerkstoffe
• AutoFocus™ zur automatischen Fokuseinstellung pro Werkstück
• Vari‑Z™ zur Höhenausgleich ohne Neukalibrierung
• Optionales InLine Vision (Teleview™) für Codelesen und Verifikation
• Kompakte Bauform und standardisierte Kommunikationsschnittstellen für Automatisierung

Software
Merlin®-Software — integriert mit XpressMark MOPA™ — für Entwurf, Verwaltung und Ausführung von Markierungen mit intuitiver Bedienoberfläche und erweiterten Funktionen.

Materialien

• Aluminium
• Kupfer
• Metalle
• Kunststoffe
• Edelstahl
• Messing
• Titan

Branchen

• Luft- und Raumfahrt & Verteidigung
• Automobilindustrie und Zulieferer
• Bau & Wohnen
• Konsumgüter & Fertigung
• Hersteller medizinischer Geräte

Anwendungen / Typische Einsatzzwecke
Typische Anwendungen: Rückverfolgbarkeit, Seriennummern und Markierung von Bauteilen auf Metall und Kunststoff:

• Aluminium
• Kunststoffe
• Kaltgewalzter Stahl
• Edelstahl
• Messing
• Titan

Optionen & Zubehör

• AutoFocus™
• Ethernet/IP
• Rauchabsaugsystem
• Mark-on-the-Fly-Fähigkeit
• Profinet
• Programmierbarer Montagepfosten
• Drehachsvorrichtung
• Teleview™ Code-Lesung (InLine Vision)
• Vari‑Z™

Modelle

• XpressMark MOPA 30W Faserlaser-Markiermaschine
• XpressMark MOPA 60W Faserlaser-Markiermaschine
• XpressMark MOPA 100W Faserlaser-Markiermaschine

Technologie-Optionen

• Optionale Ethernet/IP- und Profinet-Kommunikation
• Optionale Mark‑On‑The‑Fly-Funktionalität

Linsenmarkierungsbereich
F160: 4.33" x 4.33" (110 mm x 110 mm)
F163: 4.33" x 4.33" (110 mm x 110 mm)
F254: 6.89" x 6.89" (175 mm x 175 mm)
F254*: 6.89" x 6.89" (175 mm x 175 mm)
F380: 9.84" x 9.84" (250 mm x 250 mm)
F420: 11.81" x 11.81" (300 mm x 300 mm)
F470: 13.78" x 13.78" (350 mm x 350 mm)
Hinweis: Vision Heads verwenden standardmäßig F160- und F254-Objektive. (*Objektive verfügbar für Vari‑Z-Köpfe)

Objektiv-Arbeitsabstand
F160: 181 mm
F163*: 185 mm ± 16 mm
F254: 292 mm
F254*: 296 mm ± 39 mm
F380: 407 mm
F420: 435 mm
F470: 490 mm

Abmessungen des Laserkopfes
19.35" L x 5.24" W x 5.17" H (492 mm x 133 mm x 131 mm) — Angaben für XPM-Kopf; andere Modelle variieren.

Technische Spezifikationen

• Produkt: XpressMark MOPA™ Faserlaser-Markierer
• Technologie: MOPA-Faserlaser (einstellbare Pulsweite)
• Leistungsoptionen: 30W, 60W, 100W
• Automationsfunktionen: AutoFocus™, Vari‑Z™, Mark‑On‑The‑Fly (optional)
• Kommunikation: Ethernet/IP und Profinet (optional)
• In-line-Vision: Teleview™ optional für Codelesen und Verifikation
• Typische Materialien: Aluminium, Kupfer, Metalle, Kunststoffe, Edelstahl, Messing, Titan
• Linsenmarkierungsbereiche: F160–F470 (siehe oben)
• Laserkopfabmessungen: 492 mm x 133 mm x 131 mm (XPM-Kopf)
• Integration: kompakte Bauform, geeignet für Produktionslinien und automatisierte Systeme
