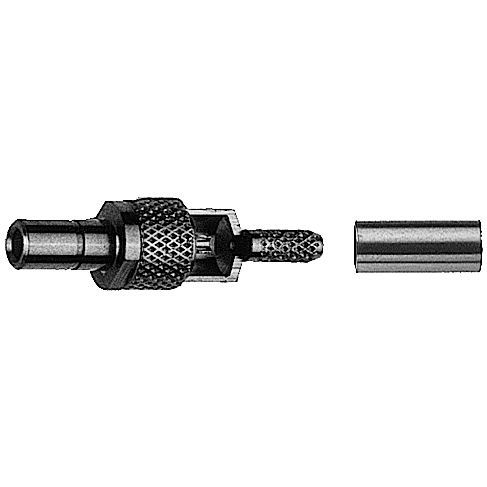

RF-Steckverbinder 100024915

SSMBgerade AusführungBolzen

SSMB Kabelstecker Crimp G3 (RG-178B/U) Artikelbezeichnung - SSMB Plg str sd/cr G3 Au Kabelgruppe; Kabel - G3 (RG-178B/U) KX 21A RG-178B/U RG-196A/U Oberfläche - Gold Montage - C2413 Die Serie SSMB umfasst miniaturisierte SMB-Steckverbindungen mit Schnappverbindung. Diese Steckverbindungen können bis zu einer Frequenz von 3 GHz eingesetzt werden. Die SSMB Serie wird in der Ausführung mit 50 Ω Wellenwiderstand angeboten. Steckverbindervarianten gibt es für flexible Kabel, wie z. B. RG-316 und RG-178. Die Leiterplattensteckverbinder der Serie SSMB sind als Löt- bzw. Einpresstypen erhältlich. Kabel werden durch Löten oder Crimpen angeschlossen. Die Steckverbinder der Serie SSMB werden in kleinen Messgeräten und Kommunikationsendgeräten eingesetzt. Lebensdauer (Steckungen): Standard-Ausführung - ≥ 100 Lebensdauer (Steckungen): MIL-Ausführung - ≥ 500 Steckkraft - ≤ 27 N Ziehkraft - min. 4,5 N Werkstoff: Federnde Kontaktteile - CuBe2 Werkstoff: Nichtfedernde Kontaktteile - CuZn39Pb3 Werkstoff: Crimprohr - Cu Werkstoff: Fächerscheibe - CuSn6 Werkstoff: Isolierteile - PTFE Oberfläche: Innenleiter - Cu1Ni2Au1.27 Oberfläche Außenleiter: Gold (Standard; Endziffer ...1) - Cu1Ni2Au0.8 Oberfläche Außenleiter: MIL Gold (Endziffer ...2) - Cu1Ni2Au1.27 Oberfläche Außenleiter: Leiterplatten-Ausführungen (Endziffer ...7) - SnPb8 Oberfläche Außenleiter: Telealloy (Endziffer ...8) - CuSnZn3 Oberfläche Außenleiter: Nickel (Endziffer ...9) - Cu2Ni5 Oberfläche sonstiger Metallteile: Gold (Standard; Endziffer ...1) - Cu2Ni5Au0.2 Oberfläche sonstiger Metallteile: MIL Gold (Endziffer ...2) - Cu1Ni2Au0.8 Oberfläche sonstiger Metallteile: Nickel (Endziffer ...9) - Cu2Ni5
