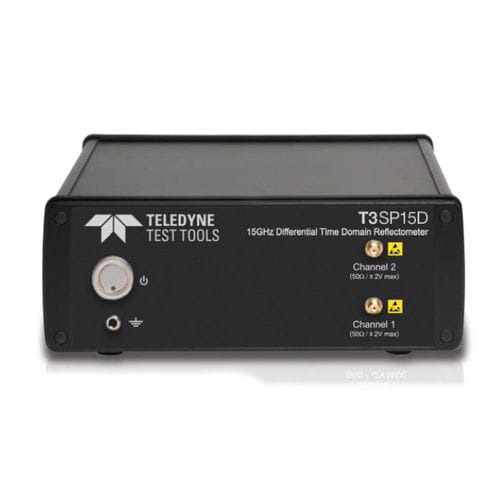

TDR-Reflektometer T3SP series

Zeit-Domain

Teledyne Test Tools T3SP15D stimuliert das DUT mit echten Differenzsignalen. Der T3SP15D bietet schnelle Anstiegszeiten von 35 ps für eine räumliche Impedanzauflösung (in FR4) von 3 mm, bei DUT-Längen von bis zu 40 Metern und TDR-Wiederholraten von bis zu 10 MHz und verwendet die gleichen OSLT-Kalibrierungsstandards (Open Short Load Thru). Vektornetzwerkanalysatoren. Mit ihren kleinen Formfaktoren, ihrem geringen Gewicht und den optionalen internen Batterien können die Instrumente zu einem erschwinglichen Preis überall in Testlabors oder im Feld eingesetzt werden Merkmale • True Differential TDR mit einer Ortsauflösung von <3 mm • Kleiner Formfaktor und batteriebetrieben • S Parameter bis 15 GHz • 35 ps Anstiegszeit • Bis zu 50,000 Punkte langer Speicher • Testen neuer serieller Datenstandards True-Differential-Time-Domain-Reflektometer (TDRs) Die meisten modernen Hochgeschwindigkeitsdesigns werden mit Differentialübertragungsleitungen implementiert. Die Verwendung eines echten differentiellen TDR vereinfacht die Einrichtung für Signalintegritätsmessungen in solchen Designs. In einigen Szenarien kann es schwierig sein, die Erdungsverbindung anzuschließen oder nicht zugänglich zu sein, wenn Sie ungeschirmte Twisted-Pair-Kabel messen möchten. Wenn Sie Messungen mit einem echten Differential-TDR durchführen, ist meistens keine Masseverbindung erforderlich, was Ihnen die Flexibilität gibt, TDR-Tastköpfe ohne Masseverbindung zu verwenden. Schnelle TDR-Wiederholungsrate Mit bis zu 10 MHz Wiederholrate ist die T3SP-Serie mehr als 300-mal schneller als herkömmliche TDR-Instrumente, die auf Sampling-Oszilloskopen basieren.
