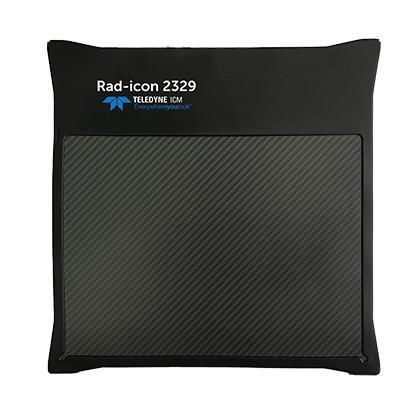

Flachbilddetektor für ZfP Rad-icon 2329

Röntgentragbardigital

Rad-icon 2329 — digitales Röntgen‑Flachfelddetektor für die industrielle ZfP
Der Rad-icon 2329 bietet eine Pixelgröße von 49,5 µm auf einer aktiven Fläche von 228 x 292 mm (23 x 29 cm) und damit ein einzigartiges Verhältnis von Auflösung zu Größe für tragbare industrielle Röntgenanwendungen. Die Bildqualität erreicht in den meisten Fällen Klasse B (ISO 17636-2). Der Detektor kombiniert einen hochauflösenden CMOS‑Active‑Pixel‑Sensor mit stoßdämpfender, tragbarer Bauweise und Echtzeit‑Feedback, geeignet für Inspektionen wie Schweißnaht‑ und Gussprüfungen.

Highlights

• Auflösung: Pixelpitch 49,5 µm
• Aktive Fläche: 23 x 29 cm (228 x 292 mm)
• Gewicht: 8 kg (ohne Hülle)

Produktdetails (Tabelle)
Technology — CMOS Active Pixel
Pixel Pitch (µm) — 49.5
Active Area (mm/in) — 228 x 292 / 9 x 11.5
Active Resolution (pxl) — 4608 x 5890
Data Interface — GigE
ADC Conversion (bits) — 14
Frame Rate - 1x1 (GigE) (fps) — up to 2
Power Supply — Main
Power Consumption (W) — 15 to 40
Overall Dimension (without sleeve) (mm/in) — 331 x 331 x 23 / 13 x 13 x 0.9
Overall Weight (without sleeve) (Kg/lbs) — 8 / 17.6
Operating Temperature (C°/F°) — 0 to +50 / +32 to +122
Storage Temperature (C°/F°) — -10 to +55 / +14 to +131
Humidity (% R. H.) — 20 to 80
X-Ray Energy Range (kV) — 10 to 225

Anmerkungen
Der Detektor enthält einen hochauflösenden CMOS‑Active‑Pixel‑Sensor und bietet Echtzeit‑Feedback sowie ein stoßdämpfendes Design, das auf portable ZfP‑Anwendungen ausgelegt ist.

Technische Daten

• Technology: CMOS Active Pixel
• Pixel pitch: 49.5 µm
• Active area: 228 x 292 mm (23 x 29 cm)
• Active resolution: 4608 x 5890 pixels
• Interface: GigE
• ADC conversion: 14 bits
• Frame rate (1x1, GigE): up to 2 fps
• Power consumption: 15 to 40 W
• Power supply: main
• Overall dimensions (without sleeve): 331 x 331 x 23 mm (13 x 13 x 0.9 in)
• Weight (without sleeve): 8 kg (17.6 lbs)
• Operating temperature: 0 to +50 °C (32 to 122 °F)
• Storage temperature: -10 to +55 °C (14 to 131 °F)
• Relative humidity: 20 to 80 % R.H.
• X-ray energy range: 10 to 225 kV
