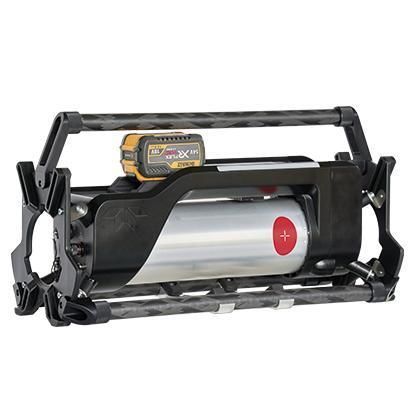

Wege-Röntgengenerator CP200B

batteriebetriebentragbar

Produktübersicht
Tragbarer batteriebetriebener Röntgengenerator für industrielle zerstörungsfreie Prüfungen (NDT). Der CP200B liefert 45–200 kV Ausgangsspannung, einen kleinen Brennfleck und einen Konstantleistungsmodus zur Unterstützung digitaler Radiographie im Einsatz.

Gewicht und Leistung
Mit einem Gewicht von 15,1 kg inklusive Schutzringen (12,5 kg ohne) bietet der CP200B 45–200 kV und einen Röhrenstrom von 0,2–1,5 mA bei maximaler Anodenleistung 300 W. Betrieb über Dewalt Battery 54V, 100% Einschaltdauer bei 30 °C und optischer Brennfleck 0,8 mm für hohe Detailauflösung.

Für einfache Inspektion konzipiert
Mit drehbarem Behälter für optimale Winkel, intuitiver Bedienoberfläche, kabelloser und kabelgebundener Konnektivität, robusten ergonomischen Griffen und V-förmigen Schutzringen zur Stabilisierung auf Rohren. Schutzart IP65 (Batterie ausgenommen) und weite Einsatztemperaturen.

Anwendungen

• Öl und Gas
• Luft- und Raumfahrt
• Schweißnahtprüfung
• Textilien, Kunstwerke und Konservierung

Technische Tabelle
Attribute | Unit | Value
Radiation geometry | - | Directional
Power supply | - | Dewalt Battery 54V
Output voltage range | kV | 45 to 200
Tube current range | mA | 0.2 to 1.5
Tube current at full output | mA | 1.5
Maximum power at the anode | W | 300
Constant power mode | - | Yes
Working cycle at 30°C (*) | % | 100
Steel penetration (**) | mm/in | 33 / 1.3
Weight (without guard rings) | Kg/lbs | 12.5 / 27.5
Weight (with guard rings) | Kg/lbs | 15.1 / 33.9
Overall dimensions (L x W x H) | mm/in | 672 x 267 x 337 / 26.4 x 10.5 x 13.3
Leakage dose at 1 m at full output | mSv/h | < 2
Optical focal spot according to EN 12543 | mm/in | 0.8 / 0.03
Maximum useful angle | ° | 40 x 60
Inherent filtration | mm/in | 0.8 / 0.03 (Cu) Equiv. 3.5 / 0.1 (Al)
Waterproof level | - | IP65 (battery excluded)
Operating temperature | °C/F° | -30 to +60 / -22 to +140
Storage temperature | °C/F° | -40 to +80 / -40 to +176
Guard rings | - | 2
(*) Open air
(**) 700mm FFD, 10 min exposure on D700 film, density 2

Zubehör

• Stativ
• Zusätzliche Batterie
• Auslöser
• Externe Stromversorgung
• Kompatibel mit Sherlock NDT

Technische Daten

• Modell: CP200B
• Ausgangsspannung: 45 bis 200 kV
• Röhrenstrombereich: 0,2 bis 1,5 mA
• Röhrenstrom bei Volllast: 1,5 mA
• Maximale Anodenleistung: 300 W
• Konstantleistungsmodus: Ja
• Einschaltdauer (bei 30°C): 100%
• Stahlpenetration: 33 mm (1,3 in)
• Gewicht ohne Schutzringe: 12,5 kg (27,5 lbs)
• Gewicht mit Schutzringe: 15,1 kg (33,9 lbs)
• Abmessungen: 672 x 267 x 337 mm (26,4 x 10,5 x 13,3 in)
• Leckdosis bei 1 m (Volllast): < 2 mSv/h
• Optischer Brennfleck (EN 12543): 0,8 mm (0,03 in)
• Maximaler Nutzwinkel: 40 x 60°
• Inhärente Filterung: 0,8 mm Cu / äquiv. 3,5 mm Al
• Schutzart: IP65 (Batterie ausgenommen)
• Betriebstemperatur: -30 bis +60 °C (-22 bis +140 °F)
• Lagerungstemperatur: -40 bis +80 °C (-40 bis +176 °F)
• Schutzringe: 2
• Stromversorgung: Dewalt Battery 54V
• Brennfleck: 0,8 mm
