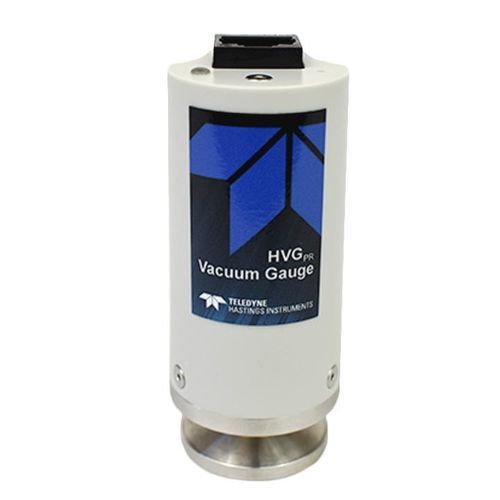

Pirani-Vakuummeter HVG-PR

ohne AnzeigeRS485kompakt

Übersicht
Das Pirani-Thermo-Vakuummessgerät HVG-PR misst den Druck von der Atmosphäre bis 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa). Es verwendet die gleiche präzise Pirani-Sensortechnik wie das Modell HVG-2020B und ist in einem kompakten, kosteneffizienten Gehäuse geliefert, das sich für OEM-Anwendungen, Systemintegration und Prozessautomatisierung eignet.

Hauptmerkmale

• Messbereich: Atmosphäre bis 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Sensor: Präziser Pirani-Thermosensor (gleiche Technologie wie HVG-2020B)
• Verfügbare Prozessanschlüsse: KF-16-Flansch oder 1/8" MNPT
• Analoge Ausgangsoptionen (logarithmisch): 1 V/Dekade (2–9 VDC) oder 1,286 V/Dekade (1,16–10,162 V)
• Digitale Kommunikation: RS-485 (Standard)
• Stromversorgung, analoger Ausgang und digitale Kommunikation über einen einzigen RJ45-Anschluss
• Status-LED auf der Oberseite zur schnellen Anzeige des Drucks
• Kompaktes Format für OEM-Integration und Prozessintegration

Mechanische und elektrische Anschlüsse

• Prozessanschlüsse: KF-16-Flansch oder 1/8" MNPT
• Schnittstelle: einzelner RJ45-Steckverbinder für Stromversorgung, analogen Ausgang und RS-485
• Analoge Ausgangsversionen: 1 V/Dekade (2–9 VDC) oder 1,286 V/Dekade (1,16–10,162 V)

Anwendungen und Branchen

• Analytische Instrumentierung
• Foreline-Überwachung
• Glasbeschichtung
• Dünnschichtabscheidung
• Halbleiterfertigung
• Gefriertrocknung
• Vakuumofen / Wärmebehandlung
• HKL & Eismaschinen
• Ölaufbereitung

Downloads

• Produktbulletin (HVG-PR Product Bulletin)
• Bedienungsanleitung
• Schnellstartanleitung

Technische Daten

• Modell: HVG-PR
• Druckbereich: Atmosphäre bis 0,1 mTorr (1,3 x 10-4 mbar / 1,3 x 10-2 Pa)
• Sensortyp: Pirani-Thermosensor (Präzisionssensor wie im HVG-2020B)
• Anschlüsse: KF-16-Flansch oder 1/8" MNPT
• Analoge Ausgänge: 1 V/Dekade (2–9 VDC) oder 1,286 V/Dekade (1,16–10,162 V)
• Digitale Kommunikation: RS-485 (Standard)
• Schnittstelle/Steckverbinder: Einzelner RJ45 für Stromversorgung, analog und digital
• Anzeige: Status-LED auf der Oberseite
• Typische Anwendung: OEM-Integration, Systemintegration, Prozessautomatisierung
