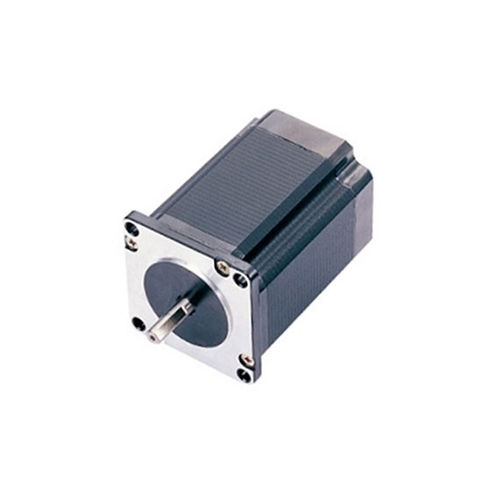

Hochdrehmoment Motor 4T series
ZweiphasenSchritt12 V

Hochdrehmoment Motor
Hochdrehmoment Motor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

AC/DC
Zweiphasen
Typ
Schritt
Spannung
12 V
Konfiguration
NEMA 23, NEMA 17, NEMA 34, NEMA 11
Anwendung
für Robotertechnik, mit integriertem Encoder, für Werkzeugmaschinen
Weitere Eigenschaften
mit integrierter Elektronik, mit Untersetzungsgetriebe, Hochdrehmoment, hochauflösend, nach Maß
Drehmoment

Max: 6,472 Nm (4,7735 ft.lb)

Min: 0,017 Nm (0,0125 ft.lb)

Durchmesser

Max: 86 mm (3,39 in)

Min: 20 mm (0,79 in)

Beschreibung

Unser Schrittmotor mit hohem Drehmoment ist ideal für Anwendungen mit hohem Drehmoment und hoher Auflösung und erzeugt das 1,4-fache des Drehmoments eines herkömmlichen Hybridschrittmotors derselben Größe. NEMA-Größe 8, 11, 17, 23 und 34 erhältlich, Schrittwinkel einschließlich und 1,8° und 0,9° Grad. Kundenspezifische Gehäuse-, Encoder-, Getriebe- und Getriebegruppen sind ebenfalls erhältlich. Produkt-Highlights Funktion -NEMA Größe 8, 11, 17, 23. und 34 verfügbar -Max. Haltedrehmoment: 66.000 g-cm (917 oz-in) -Verfügbar in 1,8° / 0,9° Schrittwinkel -Ideal für Anwendungen mit hohem Drehmoment und hoher Auflösung -Aufbau der oberen Ebene verfügbar -Verfügbare Modifikationen umfassen: Kundenspezifische Wicklungen, Wellenmodifikationen (Flach-, Ritzel-, Keilnut-, Rändel-, Kreuzstift- und Hohlwelle), spezielle Lager und Montagekonfigurationen -Kundenspezifische Gehäuse, Encoder, Getriebe und Getriebeunterbaugruppen sind ebenfalls erhältlich Bewerbung -Feinpositionierungs-Anwendungen -Diskettenlaufwerke -Drucker -Roboter -Werkzeuge -CD-Spieler Merkmale Schrittwinkel 1,8° Anzahl der Phase2-Phase Nennspannungsbereich1,82-9,8 VDC Max. Nennstrom1,3 A Max. Haltedrehmoment1300 gcm Wicklungswiderstand1,4 - 39 0 Induktivität1,3 ~ 30 mH Rotorträgheit9-17 gm2 Betriebstemperatur - 10° C bis +50° C Isolierung KlasseB(130° C) Gewicht110 - 195g OptionenIntegrierte Elektronik, Encoder und Getriebe

---
