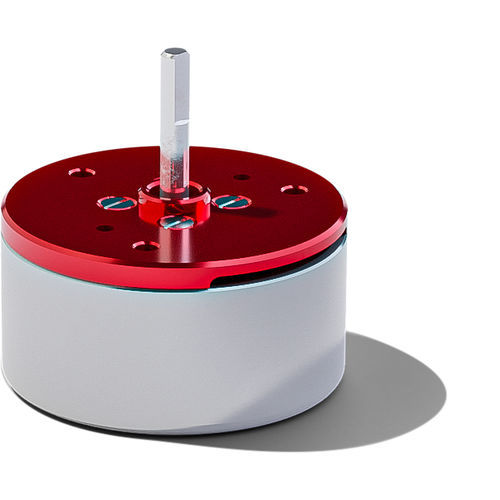

Bewertungskit für Piezoaktor WLG-20-R

Bewertungskit für Piezoaktor
Bewertungskit für Piezoaktor
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Merkmal
für Piezoaktor

Beschreibung

WLG-20-R MOTORBAUSATZ Motorevaluierungskit, erhältlich in Standard- oder nicht-magnetischer Ausführung Evaluierungskit mit den folgenden Bestandteilen: - WLG-20-R piezoelektrischer Drehantrieb (20 mm Durchmesser) mit integriertem Encoder - Elektronischer PCB-Controller - NUCLEO STM-32 Mikrocontroller-Gehäuse - Wärmeableitungsplatte Vielen Dank, dass Sie Tekceleo Ihr Vertrauen geschenkt und diesen piezoelektrischen Motor gekauft haben. Bitte befolgen Sie die folgenden Anweisungen, bevor Sie diesen WLG-20-R Motor verwenden Im Inneren der Schachtel - WLG-20-R - WLG-20 STEUERGERÄT - US-Adapterstecker - 9V 2A Stromversorgung Einschalten Schließen Sie das Netzteil an eine Steckdose an. Motorsteuerung Um den Motor ein-/auszuschalten, betätigen Sie den Ein/Aus-Schalter (ON/OFF). Um die Drehrichtung zu ändern, aktivieren Sie den CW/CCW-Schalter (DIRECTION) (siehe Abbildung 1). Drehzahlregelung Um die Drehzahl zu steuern und den Motor einzuschalten, schließen Sie den Erdungsstift 2 und den Drehzahlstift 1 an einen Spannungsgenerator an (siehe Abbildung 2 und 4). Wenn der Geschwindigkeitsstift nicht angeschlossen ist, dreht sich der Motor nicht. Jumper-Einstellungen Um den Motor über die manuellen Schalter zu steuern, setzen Sie die Jumper in die Position Switch Control (siehe Abbildung 3). Um den Motor über die Pins 3 und 4 zu steuern, setzen Sie die Jumper in die Position Externe Steuerung an den Pins 3 und 4 (siehe Abb. 3 und 4).

---
