PFC-Modul AIH03ZPFC

Übersicht

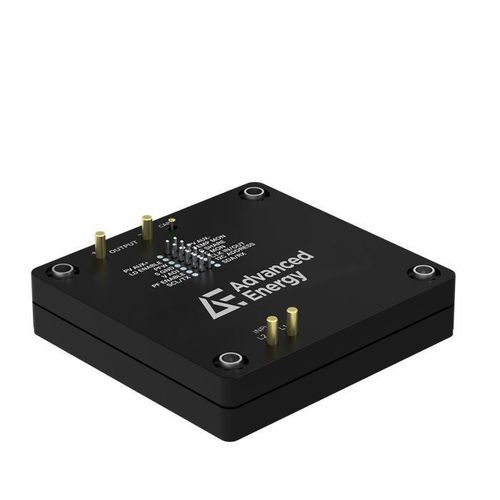

Das AIH03ZPFC ist ein auf Leiterplatte montierbares, kontakt­gekühltes Half‑Brick PFC‑Modul für Industrie-, Medizin-, Verteidigungs‑ und Telekommunikations‑Stromversorgungen, die kompakte Abmessungen, hohe thermische Leistung und hohe Effizienz erfordern. Es liefert einen geregelten, nicht isolierten 390 VDC‑Ausgang, bis zu 1100 W Ausgangsleistung und Spitzenwirkungsgrade bis zu 97,3%. Integrierte Funktionen umfassen interne Einschaltstrombegrenzung, digitale PMBus®‑Steuerung und Überwachung, Hilfsstromversorgung für externes Housekeeping sowie Varianten zur Steuer‑(Enable‑)Polarität.

Merkmale

• Geregelter 390 VDC‑Ausgang (nicht isoliert)
• Integrierte PMBus®‑Digitalkontrolle und Überwachung
• Interne Einschaltstrombegrenzung
• Enable‑Funktion: positive oder negative Polaritätsvarianten
• Eingangsbereich: 85–264 VAC oder 127–373 VDC
• Ausgangsleistung: 1100 W (90–264 VAC)
• Ausgangsstrom: nominell bis 3 A (Tabelle: 2,82 A max)
• Einstellbereich Ausgangsspannung: 330–408 VDC (nominell 400 VDC)
• Lastregelung: ±1% Vout
• Betriebstemperatur: -40 bis 100 °C
• Abmessungen (B×T×H): 2.4 in × 2.3 in × 0.52 in
• Leistungsdichte: 380 W/in³

Vorteile

• Hoher Spitzenwirkungsgrad (bis 97,3%) und 380 W/in³ Leistungsdichte reduzieren Verluste und Platzbedarf
• Keine Leistungsreduzierung bei unterschiedlicher Eingangsspannung
• Integrierte Funktionen verringern externe Schaltungen, Bauteile und Leiterplattenfläche
• Interne Inrush‑Begrenzung für sicheres Startverhalten und einfachere Implementierung
• PMBus®‑Schnittstelle für digitale Überwachung, Telemetrie und Systemintegration
• Einfaches Parallelisieren zur Leistungserweiterung
• Auslegung zur Vereinfachung von Zulassung und Thermik in kompakten Systemen

Spezifikationen (Tabellenangaben)
Ausgangsleistung (W): 1100
Länge (Inches): 2.3
Breite (Inches): 2.4
Höhe (Inches): 0.52
Minimaler Ausgangsstrom (A): 0
Maximaler Ausgangsstrom (A): 2.82
Ausgangsspannungsbereich (V): 350 bis 420 Vdc
Minimale Ausgangsleistung (W): 1100
Maximale Ausgangsleistung (W): 1100
Minimale Eingangsspannung (V): 90
Maximale Eingangsspannung (V): 264
Gewährleistung (Jahre): 2

Produktanmerkungen
Beinhaltet PMBus®‑Digitalkontrolle und -Überwachung, interne Einschaltstrombegrenzung, Hilfsstromversorgung zur Unterstützung externer Housekeeping‑Funktionen und Varianten zur Enable‑Polarität. Entwickelt für kontaktgekühlte, auf Leiterplatte montierte Half‑Brick‑PFC‑Anwendungen mit Anforderungen an thermische Leistung und Kompaktheit.

Technische Merkmale / Spezifikationen

• Serie / Modell: AIH03ZPFC series
• Geregelter Ausgang: 390 VDC (nicht isoliert), einstellbar 330–408 VDC
• Spitzenwirkungsgrad: bis 97,3%
• Leistungsdichte: 380 W/in³
• Ausgangsleistung: 1100 W
• Ausgangsstrom: bis zu 3 A (nominell; Tabelle: 2,82 A max)
• Eingangsbereich: 85–264 VAC, 127–373 VDC
• Lastregelung: ±1% Vout
• Betriebstemperatur: -40 bis 100 °C
• Formfaktor: Half‑Brick, Leiterplattenmontage, Kontaktkühlung
• Steuerung: PMBus®
• Zusatzfunktionen: interne Inrush‑Begrenzung, Hilfsstromversorgung, Enable‑Varianten
• Garantie: 2 Jahre
