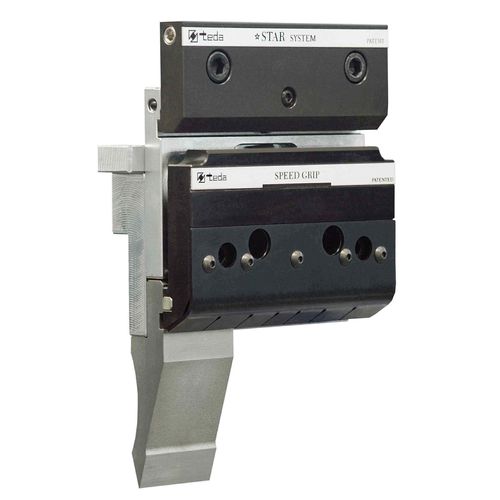

Manuelles Spannsystem 13131ST

pneumatischfür Abkantpressen-Werkzeugautomatisch

Bei STAR SYSTEM sind die Zwischenmodule, die die Werkzeuge verriegeln, völlig frei von den für die Übertragung von Druckluft notwendigen Anschlüssen: Im Inneren der STAR-Klemme ermöglicht ein spezielles System den Durchfluss von Druckluft nur dann, wenn die Klemme ein geeignetes Automatikmodul "erkennt". Falls die STAR-Klammer ein anderes Element blockieren muss (Spezialwerkzeug, manuelles Zwischenmodul usw.), tritt keine Luft aus und die Klammer verhält sich wie eine normale manuelle Klammer. Frontales Einsetzen und Herausziehen des Werkzeugs. Technische Merkmale OBERE WERKZEUGE Automatisches pneumatisches Spannsystem für Oberwerkzeuge FLEXIBILITÄT Die obere Halterung 13401-A-ST "STAR SYSTEM" (TEDA-Patent), ein für das Funktionieren des Systems unerlässliches Energieverbindungssystem, ermöglicht es, eine oder mehrere Einheiten in jeder beliebigen Maschinenposition vollständig zu entfernen, was eine totale Flexibilität der Werkzeugbestückung garantiert. FRONTALE BELADUNG FRONTALE Einführung / Entnahme des europäischen Standardwerkzeugs und automatischer Rücklauf am Anschlag. TECHNISCHE MERKMALE Höhe der Einheit = 100mm. Biegeachse = 7mm. Auch für 20mm Achse erhältlich. POWER Energieanschluss durch patentiertes "STAR SYSTEM". Kein Vorhandensein von Rohren im Arbeitsbereich und freie Entnahme der Module sofort in jeder Position. DOPPELTE AUSRICHTUNG Möglichkeit der Anbringung von Werkzeugen auf der Rückseite der Spanneinheiten durch Halterung Mod. 11008 (manuelle Klemmung) nicht in der Lieferung enthalten
