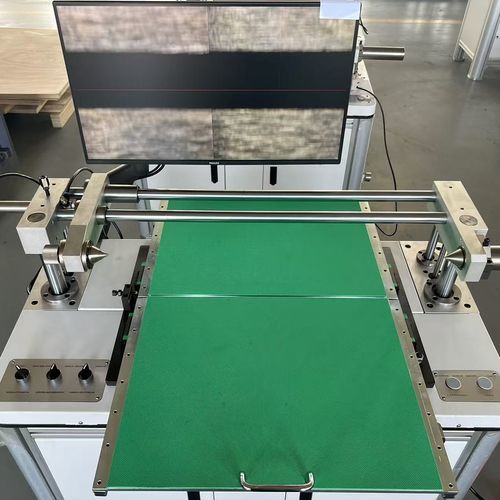

Flexoplatten-Montagemaschine TEC-VD320F

manuellPräzision

TEC-450PM ist das notwendige Werkzeug für die bequeme und sichere Montage von Platten auf Druckzylindern. Durch hochpräzise Steuerung mit einem modernen Kamera- und LED-Beleuchtungssystem stellen wir sicher, dass das Polymer richtig positioniert und ausgerichtet ist. Hauptmerkmale 1. Die flache Tischstruktur ermöglicht eine präzise Klischeeplatzierung. 2. Die Videokameras sind unter einem mobilen Tisch montiert, dessen gepolsterte Oberfläche für hohe Sicherheit sorgt. Die Kameras sind auf einem hochpräzisen Linearlager montiert und werden durch einen Griff an der Vorderseite der Maschine an verschiedene Passermarkenpositionen (Platten unterschiedlicher Breite) bewegt. Dual-Channel-Prozessor, der Kamera- und Cross-Overlay-Bilder verknüpft und auf einen kontrastreichen, scharfen 19-Zoll-Splitscreen-Monitor überträgt. (1300.000-Pixel-HD- Kamera und 50-fach optisches Zoomobjektiv) 3. Die Auf-/Ab-Druckwalze wird durch einen Luftzylinder gesteuert, der effizienter und schneller ist. 4. Das Verschieben des Tisches zur Montage der Platte kann in wenigen Sekunden erfolgen. Es ist viel schneller als der herkömmliche Plattenmontierer. (Auf der Plattform befindet sich Gummi, das das Klischee schützt) Der Tisch lässt sich in 6 Richtungen verstellen. Die Vorwärts- und Rückwärts- sowie Links-Rechts-Verstellung erfolgt über eine lineare Führungsschiene, eine Kugelumlaufspindel und einen Griff. 5. Die Kamerabewegung erfolgt über eine lineare Führungsschiene + Kugelumlaufspindel + Griff und kann separat gesteuert werden.
