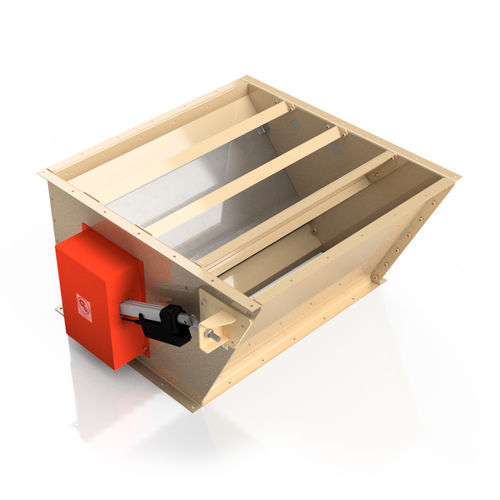

Rohrweiche für pneumatische Förderung

für Schüttgüterfür trockenes Schüttgut3-Wege

Beschreibung
Die Umlenkventile Tec.s.i.m. sind Systeme zur Umlenkung des Durchflusses von Schütt- und Schüttgutprodukten, mit einem Einlass und einem zwei- oder dreiwegigen Auslass. Entwickelt für die Integration in pneumatische Förderleitungen und Materialflusssysteme.

Konstruktion
Die Ventile bestehen aus einem robusten Blechgehäuse und enthalten ein oder zwei bewegliche Klappen aus AISI 304 Edelstahl, mit seitlicher Dichtung aus VULKOLAN zur Gewährleistung der Dichtigkeit.

Konfigurationen und Abmessungen
Erhältlich in symmetrischer, asymmetrischer und dreiwegiger Ausführung, mit Querschnitten von 200 bis 500 mm, elektropneumatisch betätigt.

Steuerung und Betätigung
Alle Ventile sind mit induktiven Lage-Sensoren oberhalb des Gehäuses ausgestattet, untergebracht in Polycarbonat-Sensorhaltern zur Überwachung der Klappenposition. Der Klappenantrieb wird von 2 SKF-Flanschlagern und einer FESTO-Antriebsgruppe getragen.

Konformität

• Maschinenrichtlinie 2006/42/CE
• Richtlinie zur elektromagnetischen Verträglichkeit 2004/108/CEE
• ATEX-Richtlinie 2014/34/UE (für potenziell explosionsgefährdete Bereiche)

Anmerkungen
Die technische Zeichnung bezieht sich auf das Standardmodell. Jedes Produkt kann während der Produktion an spezifische Anforderungen angepasst werden.

Eigenschaften / technische Spezifikationen

• Gehäuse: robuste Blechkonstruktion
• Bewegliche Klappen: 1 oder 2, AISI 304 Edelstahl
• Dichtung: VULKOLAN (seitliche Dichtung)
• Verfügbare Querschnitte: 200 ÷ 500 mm
• Ausführungen: symmetrisch, asymmetrisch, dreiwegig
• Antrieb: elektropneumatisch (FESTO-Antriebsgruppe)
• Positionskontrolle: induktive Sensoren auf Polycarbonat-Sensorhaltern
• Mechanik: 2 SKF-Flanschlager
• Individualisierungen: anpassbar in der Produktion
