Drehbarer Extraktor AUBH

Beschreibung

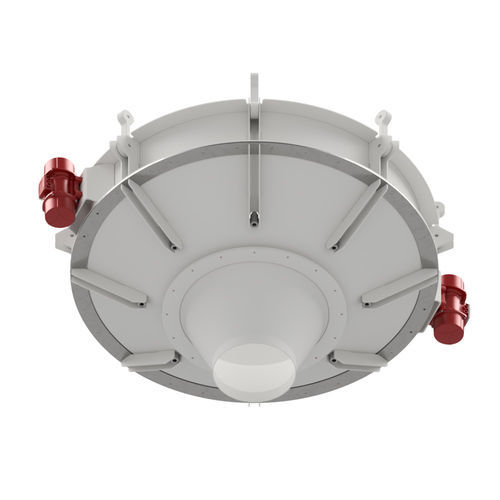

Die Vibrationsböden AUBH von Tec.s.i.m. sind umgekehrte Kegelgeräte, die in einer breiten Palette erhältlich sind und entwickelt wurden, um das Austragen von Schüttgütern aus Silos und Trichtern durch Vibration zu erleichtern. Sie bestehen aus einem Kegel aus Kohlenstoffstahl oder Edelstahl, einer integrierten Polymerdichtung, die oben und unten geflanscht ist, Aufhängungen zur Verbindung des Vibrationsbodens mit dem Silo und einem oder zwei elektrischen ITALVIBRAS-Vibratoren. Eine Schweißflansch, die vor oder mit dem Vibrationsboden geliefert wird, wird am Kegelsilo vor Ort angeschweißt; spezielle Aufhängungen und die Polymerdichtung bilden eine flexible Verbindung zwischen Silo und Vibrationsboden.

Materialien und Komponenten

• Kegel aus Kohlenstoffstahl oder Edelstahl
• Integrierte Polymerdichtung, oben und unten geflanscht
• Aufhängungen zur Verbindung von Vibrationsboden und Silo
• Ein oder zwei elektrische ITALVIBRAS-Vibratoren
• Schweißflansch für den Silokegel (geliefert)

Installation und Verbindung
Ein Schweißflansch wird am Silokegel vor Ort angeschweißt; spezielle Aufhängungselemente und die Polymerdichtung gewährleisten eine flexible und dichte Verbindung zwischen Silo und Vibrationsboden, was die Montage und Wartung vereinfacht.

Funktion
Die auf dem Boden montierten elektrischen Vibratoren erzeugen eine Vibration, die eine kreisförmige Bewegung des gesamten Kegels bewirkt. Diese Bewegung wird auf das Material im Silo übertragen und fördert einen gleichmäßigen Fluss zum Austrag und zu den nachgeschalteten Dosier-/Fördereinrichtungen. Die Aktivierung erfolgt, wenn die nachgeschaltete Austragseinrichtung in Betrieb geht.

Konformität

• Maschinenrichtlinie 2006/42/EG
• Richtlinie Elektromagnetische Verträglichkeit 2004/108/EG
• ATEX-Richtlinie 2014/34/EU (potenziell explosionsfähige Atmosphären)

Hinweise
Die technischen Daten im Katalog sind indikativ und können je nach Projektanforderungen und Kundenwünschen variieren. Jedes Produkt kann während der Produktion angepasst werden; eine Referenzzeichnung für das Standardmodell ist verfügbar.
