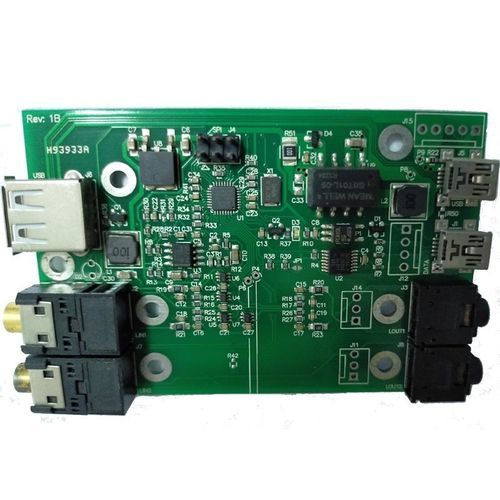

Schrittmotorantrieb

Tecoo ist ein professioneller Anbieter von Electronic Manufacturing Services (EMS), der OEM- und kundenspezifische Dienstleistungen für Schrittmotor-Treiberplatinen anbietet. Produkteinführung Schrittmotortreiber sind Aktuatoren, die elektrische Impulse in eine Winkelverschiebung umwandeln. Wenn ein Impulssignal empfangen wird, dreht sich der Motor durch den Treiber um einen festen Winkel (den sogenannten „Schrittwinkel“) in die eingestellte Richtung. Die Winkelverschiebung kann durch die Steuerung der Impulsanzahl präzise positioniert werden. Gleichzeitig können Geschwindigkeit und Beschleunigung der Motordrehung durch die Steuerung der Impulsfrequenz geregelt werden, um eine präzise Geschwindigkeitsregelung und Positionierung zu erreichen. Die Hauptstruktur des Schrittmotortreibers besteht aus vier Teilen: Rundverteiler, Schutzschaltung, Signalverarbeitung und Sensor. - Rundverteiler: Erzeugt die Schaltwellenformen verschiedener Motorzustände entsprechend den Anforderungen des Eingangssignals. - Signalverarbeitung: PWM moduliert das vom Rundverteiler erzeugte Schaltsignal und filtert sowie formt die entsprechende Wellenform. - Schutzschaltung: Bei zu hohem Wicklungsstrom wird ein Abschaltsignal erzeugt, um den Hauptstromkreis zu schließen und so den Motortreiber und die Motorwicklung zu schützen. - Sensor: Überwacht die Position und den Winkel des Motors in Echtzeit und erzeugt ein Rückmeldungssignal. Unsere Schrittmotor-Treiberplatinenprodukte bieten hohe Montageeffizienz, geringe Geräuschentwicklung, lange Lebensdauer und niedrigere Kosten. Diese Vorteile sind für viele Branchen, die Elektromotoren einsetzen, von Bedeutung. Unser professionelles Fertigungsteam fertigt zusammengebaute Treiberplatinen für 6-Achsen-Schrittmotoren, die bis zu 6 bipolare Schrittmotoren mit Spulenströmen von bis zu 1,1 Aeff unterstützen. Die Platine ist für eine sensorlose, lastabhängige Stromregelung ausgelegt und kann bis zu 1,6 A von jedem Ausgang treiben (bei richtiger Wärmeableitung). Die 6-Achsen-Schrittmotor-Treiberplatine hat einen Betriebsspannungsbereich von 9 VDC bis 28 VDC und bietet RS485-, CAN- und USB-Schnittstellen. Der integrierte Protokollprozessor bietet erweiterte TMCL-Kommunikation. Zu den typischen Anwendungen gehören Laborautomatisierung, Biowissenschaften, Test- und Messtechnik, Robotik, Biotechnologie, Flüssigkeitshandhabung, Halbleiterverarbeitung und -herstellung. Tecoo bietet auch eine vollständige Palette von Komponenten zur Optimierung von Motorsteuerungssystemen an. Diese Reihe von Evaluierungsboards zeigt unsere innovativen und kostengünstigen Motorsteuerungslösungen zur Vereinfachung und Beschleunigung Ihrer Konstruktionsprojekte. - Hohe Montageeffizienz - Geringe Geräuschentwicklung - Lange Lebensdauer - Niedrige Kosten - Unterstützt bis zu 6 bipolare Schrittmotoren - Spulenströme bis zu 1,1 Aeff - Maximaler Ausgangsstrom: 1,6 A pro Ausgang (bei ausreichender Wärmeableitung) - Betriebsspannungsbereich: 9 VDC bis 28 VDC - RS485-, CAN- und USB-Schnittstellen - Integrierter Protokollprozessor mit TMCL-Kommunikation - Geeignet für Laborautomatisierung, Biowissenschaften, Test- und Messtechnik, Robotik, Biotechnologie, Flüssigkeitshandhabung, Halbleiterverarbeitung und -herstellung
