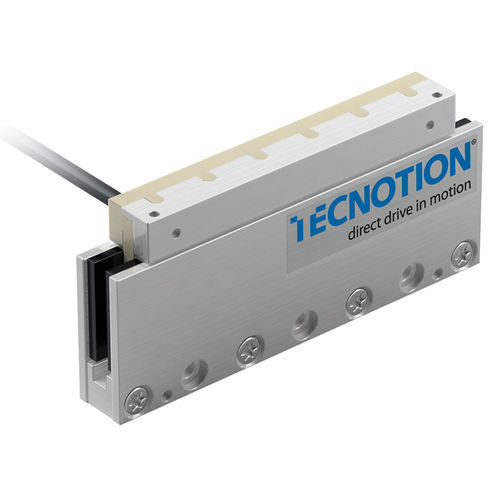

AC-Linearmotor UF series

dreiphasigSynchronironless

Produktübersicht
Die UF Serie ist eine eisenlose Linearmotor-Baureihe, ausgelegt für sehr hohe Dauerkraft bei kompakter Bauform. Sie eignet sich für Anwendungen mit hohen Arbeitszyklen wie medizinische Geräte, Halbleiterfertigung und Pick-&-Place-Systeme mit hohem Durchsatz.

Hauptmerkmale

• Ausgelegt auf sehr hohe kontinuierliche Kräfte im Verhältnis zur Stellfläche.
• Optimiert für hohen Duty-Cycle und häufige Start/Stopp-Betriebe.
• Erhältlich in verschiedenen Spuleneinheiten (UF3–UF6) und Magnetjochen (UF72–UF120); UF6 mit Inline-Kabel-Option.
• Dokumentation und CAD-Dateien verfügbar zur Unterstützung der Systemintegration.

Kraft

• Peak-Kraft: 42,5 – 85 N
• Dauerkraft: 19,5 – 39 N
• Spuleneinheiten: UF3 – UF6 (Inline-Kabel-Option für UF6)
• Magnetjoche: UF72 – UF120

Ressourcen (verfügbar)

• Ironless motor brochure — Broschüre (Version 1.4)
• Vergleich Linearmotoren und andere Antriebssysteme — Webinar
• Handbuch eisenloser Linearmotor — Handbuch (Version 2.2)
• UF series — Datenblatt (Version 1.4)
• UF series — CAD-Datei (Version 1.0)
• UF digital hall module — CAD-Datei (Version 1.0)

Anwendungen

• Halbleiterfertigung
• Handhabung von Displays und Panels
• Maschinenwerkzeuge und digitale Schneidsysteme
• Pick-&-Place-Systeme mit hohem Durchsatz
• Robotik und Automatisierung
• Druck- und Inspektionssysteme
• Medizinische Geräte und Life-Science-Anwendungen
• Anwendungen im Vakuum

Technische Daten

• Typ: eisenloser Linearmotor
• Serie: UF series
• Peak-Kraftbereich: 42,5 – 85 N
• Dauerkraftbereich: 19,5 – 39 N
• Spuleneinheiten: UF3, UF4, UF5, UF6 (UF6 mit Inline-Kabel-Option)
• Magnetjoch-Optionen: UF72 bis UF120
• Typische Märkte: Medizin, Halbleiter, Pick-&-Place, Robotik und weitere Hochzyklus-Anwendungen
• Verfügbare Dokumente: Datenblatt, Handbuch, CAD-Dateien, Broschüre
• Hinweis: Stellfläche nur geringfügig größer als bei der UC-Serie, bietet jedoch deutlich höhere Dauerkraft im Verhältnis zur Größe.
