Scheiben-Entgratzelle TM 250

zur Endbearbeitungzur Entschlackungfür Zahnräder

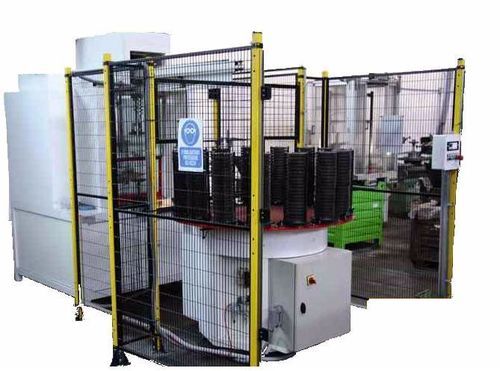

Maschinenbeschreibung Die robotisierte Entgratungszelle, entwickelt und gefertigt von Tecnomacchine, besteht aus einer Entgratungsmaschine mit Drehtisch TM 250, einem Rotostore TM 15 und einem 3‑Achsen‑Manipulator, der Roboteraufgaben zu deutlich geringeren Kosten ausführt. Die TM 250 ist mit verschleißfesten CBN‑Diamantscheiben ausgestattet und kann gerade sowie schrägverzahnte Zahnräder bearbeiten. Im selben Bearbeitungszyklus erfolgt das Entgraten gleichzeitig an der Ober‑ und Unterseite des Rades.

Zusätzliche Informationen Kategorie: SBAVATRICI AUTOMATICHE
Datum: 20 November

Multimedia und Dokumentation Ein technisches Datenblatt im PDF‑Format ist für die Maschine verfügbar und ein Demovideo ist auf der Produktseite verlinkt.

Eigenschaften / technische Spezifikationen

• Entgratungsmaschine: Modell TM 250 (Drehtisch)
• Verschleißfeste CBN‑Diamantscheiben
• Geeignet für gerade und schrägverzahnte Zahnräder
• Gleichzeitiges Entgraten von Ober‑ und Unterseite
• Rotierendes Magazin: Rotostore TM 15 mit 15 Türmen zu je 450 mm Höhe
• Kapazität Rotostore: über 6,5 m Zahnräder bei Volllast
• Maximal ladbarer Raddurchmesser: 180 mm
• Hintere Ladezone für sicheres Be‑/Entladen bei laufender Maschine
• 3‑Achsen‑Manipulator für verdecktes Be‑/Entladen
• Tragfähigkeit des Manipulators: bis zu 10 kg
