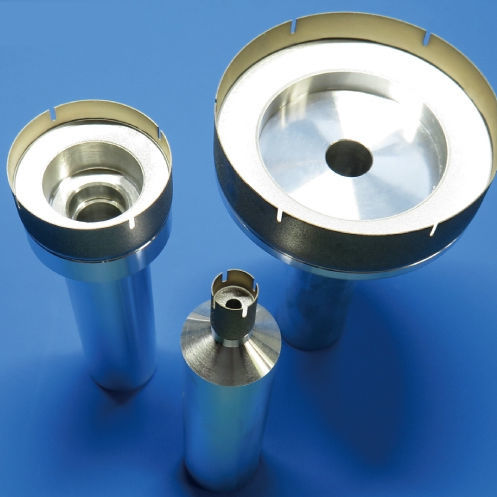

Diamantbohrmeißel

für Glasfür Keramikfür Kernbohrungen

Übersicht
All-Blade Hohldrehbohrer bestehen an der Schneide vollständig aus Schleifstein ohne Basis, was die Standzeit erhöht und eine äußerst dünne Schneide für verbesserte Bearbeitungsqualität ermöglicht.

Eigenschaften

• All-Blade Aufbau
  • Im Vergleich zu galvanisierten und gesinterten Werkzeugen kann die Blattstärke reduziert werden
• Deutlich verlängerte Werkzeugstandzeit
  • Da die gesamte Schneidenzone aus Schleifstein besteht, kann die Standzeit im Vergleich zu einlagigen galvanisierten Werkzeugen um mehrere zehnfache höher sein (abhängig von den Bearbeitungsbedingungen)
  • Auch gegenüber gesinterten Werkzeugen ist die Standzeit mehrfach erhöht (abhängig von den Bearbeitungsbedingungen)
• Verbesserte Bearbeitungsqualität
  • Die reduzierte Blattstärke verringert Ausbrüche und verbessert die Maßhaltigkeit gegenüber galvanisierten und gesinterten Werkzeugen
• Reduzierte Bearbeitungszeit
  • Der Doppelhohldrehbohrer ermöglicht die gleichzeitige Bearbeitung von Innen- und Außendurchmessern, verbessert die Konsistenz und verkürzt die Zykluszeit
• Anpassung möglich
  • Werkzeugdurchmesser, Schaftdurchmesser, Diamantkorn und weitere Parameter lassen sich an die Anwendung anpassen

Standardangaben — Einfacher Hohldrehbohrer
Schaftdurchmesser (mm): φ10 oder φ20
Werkzeugdurchmesser (mm): φ4 ~ φ100
Diamantkorn: ＃400
Blattstärke (mm): 0.25
Blattlänge (mm): 6

Standardangaben — Doppelter Hohldrehbohrer
Schaftdurchmesser (mm): Außenblatt φ20 / Innenblatt φ10
Werkzeugdurchmesser (mm): Außenblatt φ16–φ100 / Innenblatt φ4–φ50
Diamantkorn: ＃400
Blattstärke (mm): 0.25
Blattlänge (mm): 6

Märkte / Anwendungen

• Glasdrehgeber-Bearbeitung
• Glasplatten-/Scheibenbearbeitung
• Aushöhlen (runde Hohlbearbeitung) in verschiedenen Gläsern
• Aushöhlen von Keramik, SiC, Verbundwerkstoffen und kristallinen Materialien

Technische Merkmale / Spezifikationen

• Produktfamilie: Diamond Tools (All-Blade Hohldrehbohrer)
• Konstruktion: All-Blade — Schneide vollständig aus Schleifstein (ohne Basis)
• Vorteile: verlängerte Standzeit gegenüber galvanisierten und gesinterten Werkzeugen; äußerst dünne Schneide für verbesserte Bearbeitungsqualität; Doppeloption reduziert Bearbeitungszeit
• Anpassung: Werkzeugdurchmesser, Schaftdurchmesser, Diamantkorn anpassbar
• Einfacher Hohldrehbohrer — Schaftdurchmesser: φ10 oder φ20; Werkzeugdurchmesser: φ4–φ100; Diamantkorn: ＃400; Blattstärke: 0.25 mm; Blattlänge: 6 mm
• Doppelter Hohldrehbohrer — Schaftdurchmesser: außen φ20 / innen φ10; Werkzeugdurchmesser: außen φ16–φ100 / innen φ4–φ50; Diamantkorn: ＃400; Blattstärke: 0.25 mm; Blattlänge: 6 mm
• Hinweis: tatsächliche Standzeit und Leistung hängen von den Bearbeitungsbedingungen ab
