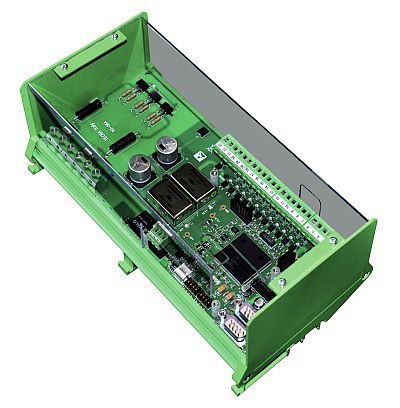

Das Steuergerät TE801 arbeitet möglicherweise entweder mit Leistungsanpassung oder im konstanten Strom. Es ist möglich, bis 250 verschiedene schweißende Programme zu speichern, von denen 127 möglicherweise direkt von einem externen Gerät zurückgerufen werden. Jedes Programm besteht programmierbare Parameter, die den Schweißungszyklus beschreiben. Zusätzlich zum einfachen 2-stufigen Zyklus ist das Steuergerät auch entworfen worden, um Schweißungen mit Vorschweißungsstrom, Nachschweißungsstrom, Steigung und Impulsen durchzuführen.
HAUPTMERKMALE
Synchrone Steuerung mit kontrollierten Dioden, Anpassung des Phasensteuerstroms.
Gebrauchsbereich: von 200Vac zu 480Vac +/- 10%
Lagerung von 250 schweißenden Programmen, 127 recallable von einem externen Gerät.
Bis 16 programmierbare Parameter für jedes Programm.
Steigung, Impulse, Vorschweißung, Nachschweißungsfunktionen und Anpassung der schweißenden Zeiten in den Halbzyklen.
Maß des Effektivwert-Schweißstroms im Ka und im relativen Leitungswinkel.
2 Betriebsarten: Standard- und konstanter Strom.
Zyklus-Endertrag.
Gerät-bereiter Ertrag.
Stellenaus-vongrenzen, die Ertrag warnen.
Entweder Schweißstrom- oder Leitungswinkelgrenzen.
Integrierter Amperemeter mit 2 auswählbaren Strecken (40, Ka 90).
Stepperfunktion, zum der Elektrodenabnutzung-heraus mit programmierbarer Kurve zu kompensieren.
Einzelner Zyklus. SCHWEISSUNGS- und NO-WELDfunktion.
Anpassung der ersten Einfügungsverzögerung.
Selbstnachstellung zur Netzfrequenz 50/60 Hz.
Serienkommunikation mit Isolier-RS485.
DOSEN-Kommunikation mit TECNA-Protokoll.
Optional: Brett Fieldbus und des Ethernets.
Entweder RS485 Netz oder DOSENNetwork Connection für bis 31 Geräte unter Kontrolle eines einzelnen PLC oder PC.
Möglichkeit der Höhereinstufung von Steuergerät Mikroprogrammaufstellung über passende Software.
---
