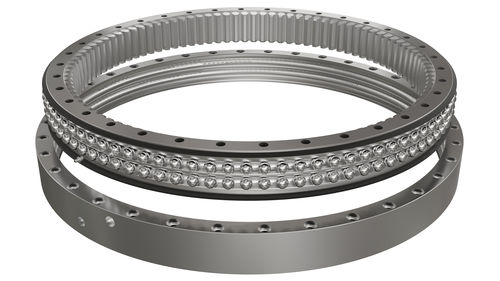

Zweireihige Drehverbindung
mit InnenverzahnungKugelfür Hoch- und Tiefbau, Kräne, Bagger

Zweireihige Drehverbindung - Tecma Drive - mit Innenverzahnung / Kugel / für Hoch- und Tiefbau, Kräne, Bagger
Zweireihige Drehverbindung - Tecma Drive - mit Innenverzahnung / Kugel / für Hoch- und Tiefbau, Kräne, Bagger
Zu meinen Favoriten hinzufügen
Zum Produktvergleich hinzufügen


Eigenschaften

Verzahnung
mit Innenverzahnung
Rollelement
Kugel
Geometrie
zweireihig
Anwendung
für Hoch- und Tiefbau, Kräne, Bagger, für Mühlen, für Forstwirtschaftsmaschine, für Schifffahrtsanwendungen, für die Bergbauindustrie, für die Transportindustrie
Weitere Eigenschaften
für schwere Lasten, mit großem Durchmesser, kompakt
Innendurchmesser

Min: 400 mm
(15,75 in)

Max: 2.000 mm
(78,74 in)

Außendurchmesser

Min: 500 mm
(19,685 in)

Max: 2.400 mm
(94,488 in)

Breite

Min: 45 mm
(1,772 in)

Max: 200 mm
(7,874 in)

Modul

Min: 4 mm
(0,16 in)

Max: 20 mm
(0,79 in)

Beschreibung

Innenverzahnte Drehverbindung in leichter Ausführung Die leichte Version der Drehverbindung ist die am meisten verbreitete und verwendete Version auf dem Markt, für einfache Anwendungen mit mittleren/geringen Lasten; sie wird reichlich für Lebensmittelmaschinen, Verpackungs- und Umweltmaschinen verwendet. Innenverzahnte Drehverbindung mit einer Reihe von Kugeln Tecma Drive entwickelt und liefert Drehkränze mit Kugeln mit Vier-Punkt-Kontakt in der Version mit einreihigen Kugeln, die aus zwei Drehringen mit induktionsgehärteter Laufbahn bestehen, in einer kompakten Struktur und mit geringem Gewicht, es werden Stahlkugeln und Polyamid- oder Metallabstandshalter auf der kreisförmigen Laufbahn an vier Punkten durchlaufen. Diese Version von Drehkranz kann axiale und radiale Kräfte und Kippmoment gleichzeitig aushalten, sie sind im Allgemeinen prädestiniert für Anwendungen wie Rotationskonvertern, Schweißmanipulatoren, kleine und mittlere Kräne, Bagger und andere Arten von Baumaschinen. Innenverzahnte Drehverbindung mit doppelter Kugelreihe Die Kugeldrehverbindungen mit doppelter Kugelreihe sind auf zwei Reihen von oberen und unteren Stahlkugeln mit unterschiedlichen Durchmessern montiert, je nach Anwendungsbedingungen und geforderten Belastungen. Diese Art der offenen Montage ist sehr vorteilhaft, da die Bogenwinkel der oberen und unteren Ringlaufbahn 90° betragen, was großen Axialkräften und Kippmomenten standhalten kann; wenn die Radialkraft größer als das 0,1-fache der Axialkraft ist, wird empfohlen, die Laufbahn speziell zu konstruieren. Ansonsten sind die Axial- und Radialkräfte der Drehkranzserie relativ groß und solide in der Struktur, was sie besonders geeignet macht für mittelgroße Turmdrehkräne, Autokräne, Be- und Entlademaschinen, etc.

---
