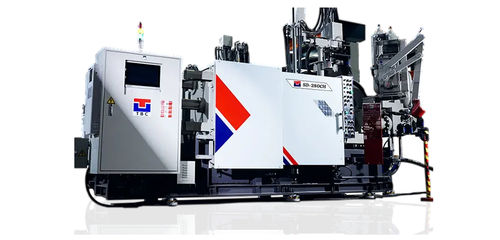

Hochdruckgießmaschine CH series

Kaltkammerfür Aluminium

Überblick
Die CH Series ist eine intelligente Kaltkammer-Aluminium-Druckgussmaschine. Sie verwendet ein importiertes energiesparendes System und ein Proportionalventil für die Niedergeschwindigkeitsregelung, was eine genauere mehrstufige Einspritzung als bei herkömmlichen Systemen ermöglicht. Geeignet für luftdichte Gussteile.

Merkmale der CH Series

• Hohe Einspritzgeschwindigkeit bis 8 m/s und Beschleunigung bis 80G.
• Umfassendes Datenmanagement: Anzeige der Schließkraft, Ofentemperatur-Schnittstelle, Öltalarm, Fehlererkennung und weitere Systeme. Speicherung von 500 Werkzeugparameter-Sätzen.
• Ausgestattet mit hochwertigen Hilfseinheiten: Schwenkarm-Automatiklöffel und Servobeschichter zur Steigerung von Produktivität und Qualität.
• Erweiterte Datenmanagement-Funktionen mit optionaler Erweiterung auf 1.000 Parameter-Sätze in der Steuerung.

Einspritzsystem CH Series

• Duales Hydrauliksystem mit unabhängigem Intensifikationsspeicher: separater Speicher für die Intensifikation verhindert Druckeinflüsse bei Hochgeschwindigkeitseinspritzungen. Intensifikationsdruck separat einstellbar. Geeignet für Maschinen ab 500 Tonnen.
• Meter-in Einspritzsystem: Hydraulikkreis ausgelegt für 80G Beschleunigung und bis zu 8 m/s. Verwendet deutsche Proportionalmagnetventile für präzise mehrphasige Niedergeschwindigkeitssteuerung zur Reduzierung der Gussporosität. Standard bei TBC CH Modellen.

Elektrische Steuerung CH

• Schnittstelle für Vakuumsystem.
• Einspritzparameter bis zu 300 Sätze speicherbar (Steuerung kann Speicher auf bis zu 1.000 Sätze erweitern).
• Schnittstelle für Andrückstift.
• 15-Zoll-Touchscreen zur einfachen Parametrierung; erweiterte Einspritzdatenfunktionen.
• Digitale Anzeige der Schließkraft, integriert mit Einspritzdaten.
• Erweiterte elektronische Funktionen: Fehlererkennung, Einspritzdaten-Upgrade, erweiterte Formparameter-Speicherung (bis zu 1.000 Sätze).
• Einstellung abgefangener Gussteile (Aufwärmzyklen): führt bei längeren Stillstandszeiten Niedergeschwindigkeits-Schüsse aus, um Fehler durch kalte Formen zu vermeiden.

Mechanischer Aufbau & Optionen

• Hydraulikölfiltereinheit.
• Fern-Datenerfassungssystem zur Überwachung via Smartphone oder Laptop.
• Energiesparsystem mit deutscher Eckerle-Pumpe und neuer Steuerung; etwa 30% Energieeinsparung bei Maschinen >500 Tonnen.
• Verschiebbare Plattenverstärkung zur Vermeidung von Plattenverformung und zur einfacheren Wartung.
• Schnellwechsel-System für Werkzeuge mit spezieller Hydraulikklemme; in die TBC-Steuerung integriert.
• Automatische Schutztür mit Frequenzumrichter gesteuert; synchronisierte automatische Öffnung/Schließung; montierbar an Bedien- und Nicht-Bedienerseite.
• Möglichkeit, die Anzahl der Kerne je nach Tonnage-Modell zu erhöhen.

Visuelle / Hilfs-Highlights

• Mehrere mechanische Layouts verfügbar: C-Typ, Standard-Typ, Link-Typ.
• Hilfseinrichtungen: automatischer Löffel (Berechnung Schmelzmetallvolumen), automatische Beschichtung, automatischer Auszieher, verschiebbare Plattenverstärkung, Kolben-Akkumulator, Seitenbesprühung an fester Platte, vollabdeckende automatische Schutztür und Schnellwechsel-System.

Mechanische Spezifikation (ausgewählte Multi-Modell-Tabelle)
Item | Einheiten | SD-280 CH | SD-420 CH | SD-580 CH | SD-730 CH | SD-900 CH
Schließkraft | kN | 2800 | 4200 | 5800 | 7300 | 9000
Plattendimensionen (HxW) | mm | 850x904 | 1010x1010 | 1090x1180 | 1230x1230 | 1400x1400
Raum zwischen Säulen | mm | 584x584 | 652x652 | 750x750 | 852x852 | 931x931
Säulendurchmesser | mm | 110 | 125 | 150 | 160 | 190
Formhub | mm | 380 | 420 | 560 | 660 | 760
Formstärke | mm | 250~600 | 300~700 | 350~850 | 350~900 | 400~950
Magnetventil für Kern | pcs | 3/8x1 | 3/8x1 | 1/2x2 | 1/2x3 | 1/2x3
Hydraulik-Ausgang | set | 1/2x2 | 1/2x2 | 3/4x3 | 3/4x5 | 3/4x5
Einspritzkraft | kN | 265 | 354 | 506 | 550 | 653
Kolbenhub | mm | 370 | 425 | 580 | 670 | 750
Kolbenspitzen-Projektion | mm | 150 | 165 | 250 | 300 | 350
Position Einspritzöffnung | mm | -125 | -150 | -175 | -175 | -250 oder -275
Trockenschuss-Geschwindigkeit | m/s | 6 | 6 | 6 | 6 | 6 (Varianten: 6|7|8 pro Modell verfügbar)
Kolben-Spitzendurchmesser | mm | Min.50 Sta.60 Max.70 | Min.60 Sta.70 Max.80 | Min.70 Sta.80 Max.90 | Min.70 Sta.80 Max.90 | Min.80 Sta.90 Max.100
Max. Gießdruck | MPa | 132.8|92.3|67.7 | 109.9|80.6|61.7 | 117.7|90|71.1 | 140.5|107.7|85.1 | 130|102.8|83.1
Gießfläche | cm² | 184|265|361 / 287|413|563 | 312|425|555 / 485|661|864 | 416|544|688 / 624|816|1033 | 462|604|764 / 582|760|962 | 653|826|1022 / 904|1144|1414
Tatsächliches Schussgewicht (Al) | kg | 1.40|2.02|2.75 | 2.35|3.20|4.18 | 4.35|5.68|7.19 | 5|6.6|8.3 | 7.3|9.2|11.4
Ausstoßkraft | kN | 123.5 | 190.1 | 259.7 | 300 | 340
Ausstoßhub | mm | 80 | 100 | 110 | 125 | 125
Hydraulikmotor | kW | 18.5 | 22.5 | 37 | 37 | 45
Menge Hydrauliköl | L | 370 | 480 | 700 | 800 | 860
Kühlwasserbedarf (öl) | L/min | 25 | 25 | 80 | 80 | 150-180
Kühlwasserbedarf (Form) | L/min | 25-50 | 25-50 | 50-90 | 50-90 | 150
Maschinengewicht | ton | 9.4 | 12.8 | 23 | 30 | 50
Maschinenabmessung | mm | 5613x1650x2616 | 6275x1835x2975 | 7590x2065x3345 | 8046x2335x3413 | 9990x2450x3556

Controller / Platten / Kern / Einspritzung / Hydraulik & Kühlung / Sicherheit / Sonstiges (Optionen Übersicht)

• Controller: Farb-Touchscreen (Standard), Alarmanzeige, Einspritzparameter-Einstellung, Einspritzdaten-Anzeige, Einspritzkurvenanzeige, Anzeige von Einspritzgeschwindigkeit & Druck, magnetischer berührungsloser Sensor, motorisiertes Einspritzventil, Zustandsverwaltung des Druckgusses.
• Platte: Zykluszeit-Einstellung, Schmierung Öffnung Form, Einstellung Ausstoßhub über Bildschirm, einstellbare bewegliche Platte, automatische Schmierung der Schwenkhebel, automatischer Zugbolzen (optionabhängig vom Modell).
• Kern: Bewegliche Kerne 1 & 2 standard bei manchen Modellen; fixer Kern 3 verfügbar bei größeren Modellen; wählbare Zeitsteuerung und Druck für Kernbewegung während Einspritzung.
• Hydraulik & Kühlung: Öltemperatur- & Pegelsensoren standard; Hydraulikölfilter, automatische Druckentlastung und verbesserter Kühler je nach Modell verfügbar.
• Sicherheit: manuelle Schutztür standard; vollabdeckende automatische Schutztür, Sicherheitszaun auf Nicht-Bedienerseite, Notausschalter als Optionen.
• Hilfsgeräte: automatischer Löffel mit Schmelzmetallvolumen-Berechnung, automatischer Beschichter mit Höheneinstellung und vertikaler Bewegung, automatischer Auszieher mit formhöhen-Automatik, schnelle automatische Produktionsmodi.

Technische Merkmale / Spezifikationen

• Serienname: CH Series (Kaltkammer-Aluminium-Druckgussmaschine).
• Hohe Einspritzfähigkeit: bis zu 8 m/s; Beschleunigung bis 80G.
• Einspritzsystem: Meter-in Einspritzung mit deutschen Proportionalmagnetventilen; doppeltes Hydrauliksystem mit unabhängigem Intensifikationsspeicher bei größeren Modellen.
• Steuerung: 15-Zoll Touchscreen, digitale Anzeige der Schließkraft, Speicher für Formparameter (300–1.000 Sätze je nach Funktionsumfang), Fehlererkennung und Einstellung für abgefangene Gussteile.
• Energieeinsparung: Optionale Eckerle-Pumpe aus Deutschland und energiesparende Steuerung zur Reduzierung des Stromverbrauchs (~30% bei >500 ton).
• Verfügbare Modelle & Nenn-Schließkraft: SD-280 CH (2800 kN), SD-420 CH (4200 kN), SD-580 CH (5800 kN), SD-730 CH (7300 kN), SD-900 CH (9000 kN).
• Beispielhafte Maschinengewichte: von ~9.4 ton (SD-280 CH) bis 50 ton (SD-900 CH).
