EMV-Filter iDQ

passivGleichtakt

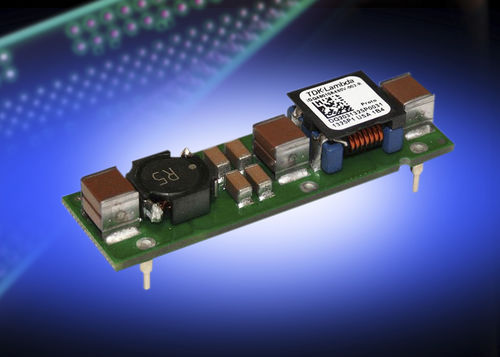

Diese kompakten EMV-Filtermodule für die Platinenmontage für 48 VDC / 10 A sind dank großer eingebauter Kapazitäten ideal für den Einsatz mit DC-DC-Wandlern, da sie den Bedarf an externen Bauteilen minimieren und so auch Platz auf der Platine sparen. Die iDQ-Filter sind für bis zu 75 V DC ausgelegt und weisen eine Gegentaktdämpfung von 63 dB bei 300 kHz auf (gemessen bei 50 Ω Impedanz in Quelle und Last). Durch den Einsatz von TDK-Komponenten-Technologie erleichtern die Filter die Aufgabe, die System-Compliance zu FCC und CISPR sicherzustellen. Über einen extra Pin kann die Kapazität vergrößert und so die Gleichtakt-Performance noch weiter gesteigert werden.
