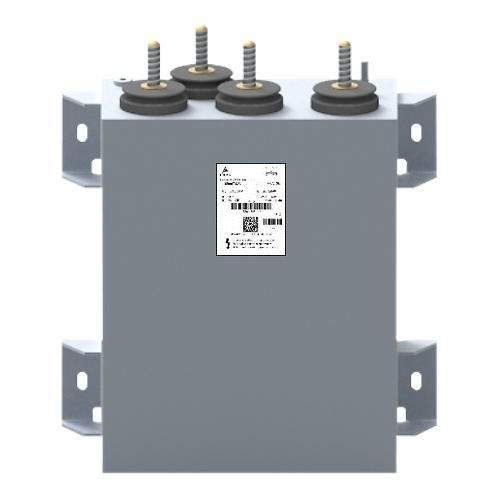

Polymerkondensator MKK HP

Modulverkapselttrockenlaufend

Produktbeschreibung
Angesichts der steigenden Anforderungen an die Netzqualität konzentriert sich TDK auf AC-Filtrierlösungen. Diese modularen Kondensatoren sind in ein- und dreiphasigen Ausführungen mit verschiedenen Anschlusskonfigurationen und elektrischen Parametern erhältlich. Kundenspezifische mechanische und elektrische Ausführungen ermöglichen kompakte Layouts und eine anwendungsgerechte Zuverlässigkeit. Als AC-Filter reduzieren die Kondensatoren Oberschwingungen und regeln die Blindleistung zur Verbesserung der Netzqualität und Systemstabilität.

Eigenschaften

• Kapazitätsbereich: 3 × 200 bis 3 × 3000 µF (Beispiele); weitere Bereiche verfügbar (z. B. 35–1435 µF für B25615A)
• Nennspannung: 230 bis 690 V AC
• Verschiedene Anschlusskonfigurationen verfügbar
• Hot-Spot-Temperatur bis +85 °C
• Verguss mit Polyurethanharz (Trockentechnologie)
• Gehäuse aus Edelstahl
• Flachwicklungstechnologie
• Normen: IEC 61071, IEC 61881-1

Vorteile

• Vollständig anpassbare mechanische und elektrische Optionen zur Systemintegration
• Kompakte Filterlösungen für beengte Einbausituationen
• Lebensdauer bis zu 200.000 Stunden bei +85 °C Hot-Spot
• Kompatibel mit Druckschalter-Baugruppen
• Konstruktionen geeignet für aggressive Umgebungsbedingungen
• ANSYS™-Simulationen auf Anfrage verfügbar

Anwendungen

• Lokomotiven & EMU
• Industrielle Mittelspannungsantriebe (MV)

Datenblätter (Auswahl)
Typ | Anwendung | Ausführung | Phasen | Nennkapazität (µF)
B25615A | AC-Filtration, Allgemeiner Zweck | MKK AC | 3 | 35 - 1435
B25610 | AC-Filtration | MKK HP | 3 | 200 - 3000

Technische Daten

• Erwähnte Serien/Typen: MKK HP, MKK AC, B25610, B25615A
• Kapazitätsbeispiele: 35 – 1435 µF (B25615A); 200 – 3000 µF (B25610)
• Nennspannung (AC): 230 – 690 V AC (Allgemeiner Bereich); weitere RMS/Spitzenwerte verfügbar
• Anzahl der Phasen: typischerweise dreiphasige modulare Varianten
• Hot-Spot-Temperaturklasse: bis +85 °C
• Verguss/Encapsulation: Polyurethanharz (Trockentechnologie)
• Gehäusematerial: Edelstahl
• Wicklung: Flachwicklung
• Relevante Normen: IEC 61071, IEC 61881-1
• Konstruktionsoptionen: voll kundenspezifische mechanische und elektrische Ausführungen für kompakte Filterlösungen
• Erwartete Lebensdauer: bis zu 200.000 Stunden bei +85 °C (Hot-Spot)
• Kompatibilität: Druckschalter-Baugruppen; Ausführungen für aggressive Umgebungsbedingungen
