Elektronischer Filter / Tiefpass CarXield

passivfür Wandlerfür Sammelschienenmontage

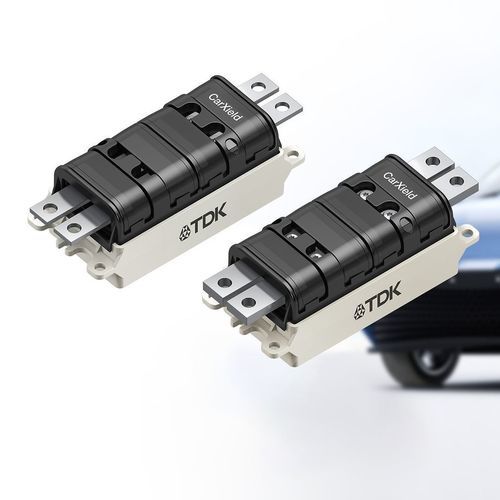

Überblick CarXield von TDK ist eine standardisierte EMV‑Filterplattform für automotive Anwendungen mit Hochvolt‑DC‑Invertern. Sie adressiert EMI‑Probleme in Antriebsumrichtern für Elektrofahrzeuge und ist in mehreren Varianten für 500 V DC oder 1000 V DC mit Nennströmen bis zu 400 A bei +85 °C verfügbar. Ausführungen mit oder ohne Busbar sind lieferbar und Anpassungen für spezifische Integrationen möglich.

Hauptmerkmale

• Standard-EMI/EMV-Filterplattform für automotive Leistungselektronik
• Zielanwendung: Hochvolt-DC-Inverter für xEV
• Nennspannungen: 500 V DC und 1000 V DC
• Nennstrom: bis zu 400 A (bei +85 °C)
• Mit oder ohne gerade Busbar‑Anschlüsse erhältlich
• 2-Leiter Filterkonfiguration
• Typische Anschlussoption: gerade Busbar
• Beispiel Bestellreihen: B84252A*A, B84252A*Q, B84252B*A

Präsentation - behandelte Themen

• Warum ein EMI-Filter in xEV‑Architekturen?
• CarXield: innovative Standardlösung
• Technische Merkmale und Performance
• CarXield als Standard-EMI-Filter für Inverter
• Integrationsbeispiele und Montageoptionen
• EMV-Designhinweise in den Datenblättern
• Weitere Filtertypen und Busbar-Installationen

Datenblätter (Auswahl) Number of lines | Application | Rated current (A) | Rated voltage (V DC) | Type
2 | for high-voltage DC inverters | 200 | 500 | B84252A*A
2 | for high-voltage DC inverters | 200 | 500 | B84252A*Q
2 | for high-voltage DC inverters | 400 | 1000 | B84252B*A

Produktressourcen (Dokumente und Präsentation) Präsentation und eine Sammlung technischer Dokumente sind für CarXield verfügbar, inklusive Applikationshinweisen, Sicherheitshinweisen, allgemeinen Informationen, Auswahlhilfe, EMV-Service‑Informationen, Symbole & Begriffe und umfassenden technischen Datenblättern/PDFs.

Technische Daten

• Plattform / Produktname: CarXield
• Anwendung: Leitungs-EMV-Filter für Hochvolt-DC-Inverter (automotive)
• Anzahl der Leitungen: 2
• Nennspannung: 500 V DC oder 1000 V DC
• Nennstrom: Beispiele bis 200 A und 400 A (Varianten bis 400 A bei +85 °C)
• Betriebs- / Qualifikationstemperatur: Beispiel +85 °C
• Spitzenstrom‑Optionen (Selektorbeispiele): 360 A (1 min), 650 A (1 min), 600 A (10 s), 1000 A (10 s)
• Typische Abmessungen (Beispiel): 155 x 59 x 50,5 mm
• Anschlüsse / Montage: gerade Busbar (Filter mit oder ohne Busbar erhältlich)
• Produkttypen / Bestellreihen Beispiele: B84252A*A, B84252A*Q, B84252B*A
• Verfügbare Dokumentation: Datenblätter, Applikationshinweise, Auswahlhilfe, Präsentation und zugehörige technische PDFs
