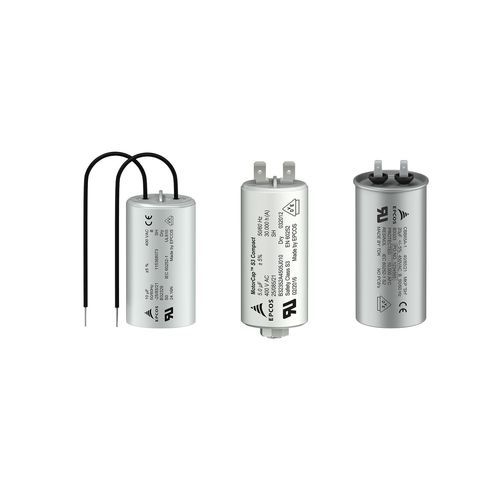

Folienkondensator B3232 series

PolypropylenfoliezylindrischAC

Übersicht
AC-Filmkondensatoren für Motorstart- und Motorlauf-Anwendungen. Sicherheitsklassen S0, S2 und S3 gemäß IEC 60252-1 mit Zulassungen wie UL, VDE, TÜV, CQC, ISI und JIS. Nennspannungen von 250 V AC bis 480 V AC abhängig vom Typ. Maximale Betriebstemperatur bis +100 °C für spezifizierte Serien.

Merkmale

• Vollständiges Sortiment für Sicherheitsklassen S0, S2 und S3
• Konstruktionen konform zu IEC 60252-1 und Varianten nach UL 810
• Betriebstemperatur bis +100 °C
• Lebensdaueroptionen bis Klasse A (30 000 h) für ausgewählte Typen

Kundenvorteile
Kosteneinsparungen

• Platzsparende Bauweise dank dünner Polypropylen-Filmtechnologie
• Höhere Packungsdichte für Platzersparnis in Baugruppen
• Weniger Austauschaufwand durch verlängerte Lebensdaueroptionen

Elektrisch

• Hohe Lebensdauer durch fortschrittlichen Polypropylen-Film
• Selbstheilender Dielektrikum für zuverlässigen Betrieb unter AC-Belastung

Mechanisch

• Sehr kompakte Bauformen in Metall- oder Kunststoffgehäusen
• Verschiedene Anschlussarten: Fast-on, isolierter Draht, Twin-Core-Kabel
• Befestigungsoptionen wie Clip-Fix oder M8-Schraube

Umwelt

• Blei-frei, RoHS-konform
• Produktion an umweltverantwortlichen Standorten

Datenblätter (Auswahl)
Nennspannung (V AC) | Sicherheitsklasse IEC 60252-1 | Zulassung | UL 810 Anerkennung | Lebensdauer (h) | Typ
250, 400 | S0 | UL, VDE | construction only | 10000 | B32329B/C
250, 400 | S0 | UL, VDE | construction only | 10000 | B32321B/C, B32323B/C
250 - 480 | S0 | VDE | — | 3000, 10000 | B32328A
250 - 480 | S0 | VDE | — | 3000, 10000 | B32320B/C, B32322B/C
400 | S3 | VDE | component | 10000 | B32355C
450 | S2 | UL, VDE | component | 30000 | B33335B6
450 | S2 | UL, VDE | component | 30000 | B33331B6
450 | S2 | UL, VDE | component | 10000 | B33331I6
450 | S2 | TÜV, UL | component | 10000 | B32335I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32333I6
450 | S2 | CQC, TÜV, UL, VDE | component | 30000 | B32330I6
400 / 450 | S3 | UL, VDE | component | 30000 | B32356B
400 / 450 | S3 | UL, VDE | component | 30000 | B32355A
400 / 450 | S3 | UL, VDE | component | 30000 | B32350A, B32352A

Anwendungen (Beispiele)

• Haushaltsgeräte: Waschmaschinen, Trockner, Kühlschränke
• Kompressoren, Pumpen, Lüfter und allgemeine Motorantriebe

Technische Daten

• Sicherheitsklassen: S0, S2, S3 (nach IEC 60252-1)
• Nennspannungen: 250 V AC, 400 V AC, 450 V AC, bis 480 V AC (typabhängig)
• Maximale Betriebstemperatur: bis +100 °C (IEC 60252-1)
• Zulassungen: UL, VDE, TÜV, CQC, ISI, JIS, CE (typabhängig)
• Lebensdauer: bis Klasse A (30 000 h) für ausgewählte Typen; weitere Klassen 3 000 h, 10 000 h, 30 000 h
• Konstruktion: Aluminiumgehäuse, Kunststoffgehäuse, mit Schraube, mit Verriegelungsclip, Harzdach
• Anschlüsse: Fast-on, isolierter Kupferdraht, Twin-Core-Kabel
• Befestigung: Clip-Fix, M8 und weitere Optionen
• Elektrisch: Polypropylen-Film, selbstheilendes Dielektrikum
• Umwelt: blei-frei (RoHS-konform)
